請問102年四等地特的結構RC與靜力材力解答?

[a033136222]

加入土木人討論區粉絲團

如主題
請大大解答共參

[chengyu.chen]

有題目嗎？

[a033136222]

[cry910260]

WOW 感覺比土木技師還難寫 哈哈

[chengyu.chen]

時間不夠，我直接用敘述的方式講解計算方式。

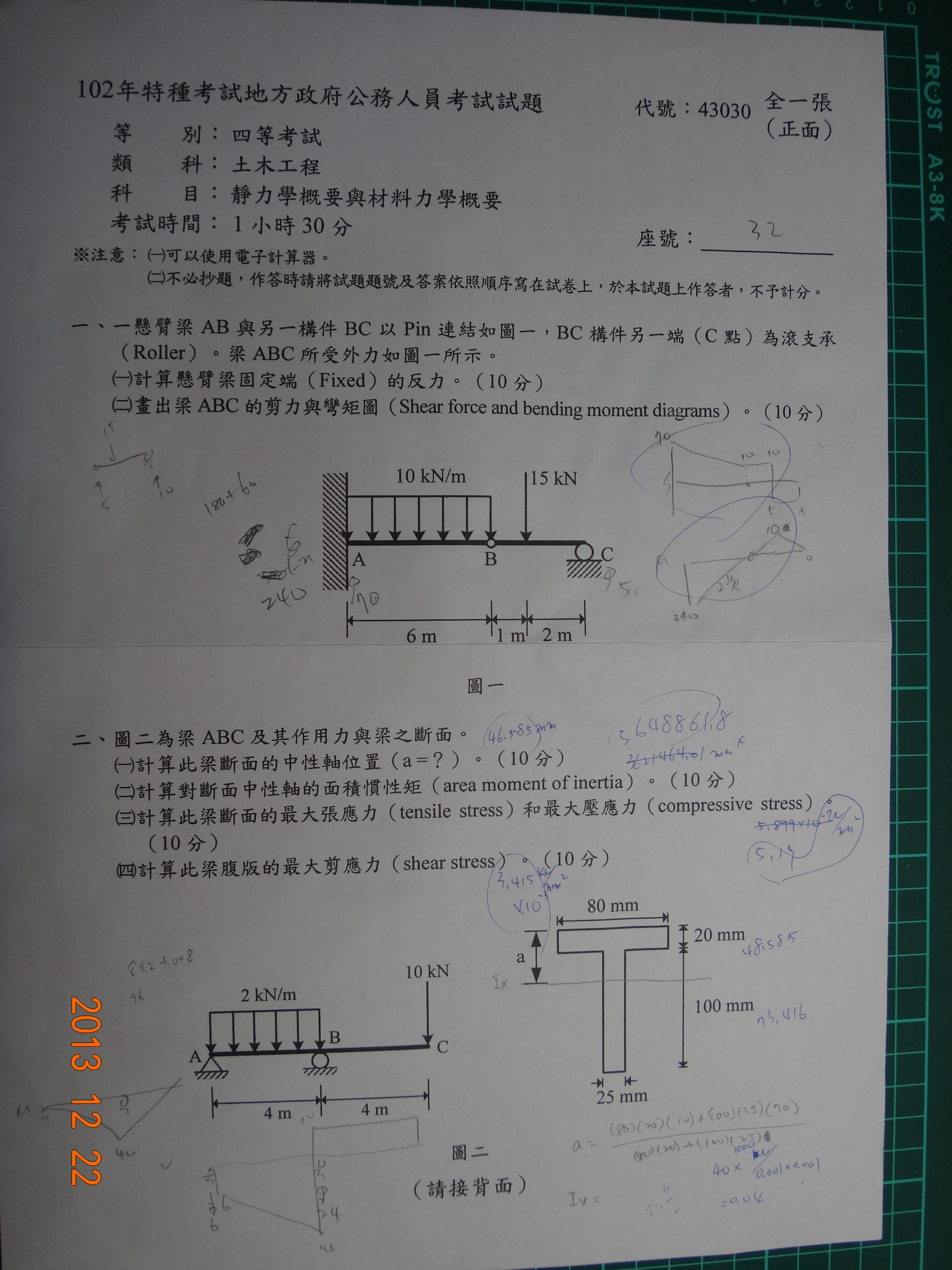

【靜力材力】

(第一題)
拆鉸接剪力，固定端的反力就出來了，之後即可畫出剪力彎矩圖。

(第二題)
單純要明白，先求形心位置，而且是對形心取慣性矩，並非對軸取慣性矩。
最大拉應力σ_拉max = Mmax * y拉 / I(慣性矩)
最大壓應力σ_拉max = Mmax * y壓 / I(慣性矩)
M_max找彎矩圖最大值
要判斷y哪邊為拉側端，哪邊為壓側端
最大剪應力τmax = I*Q/V*b
V找剪力圖Vmax
Q中立軸(形心軸)以上面積對形心的一次矩
b為T型梁的最小寬度

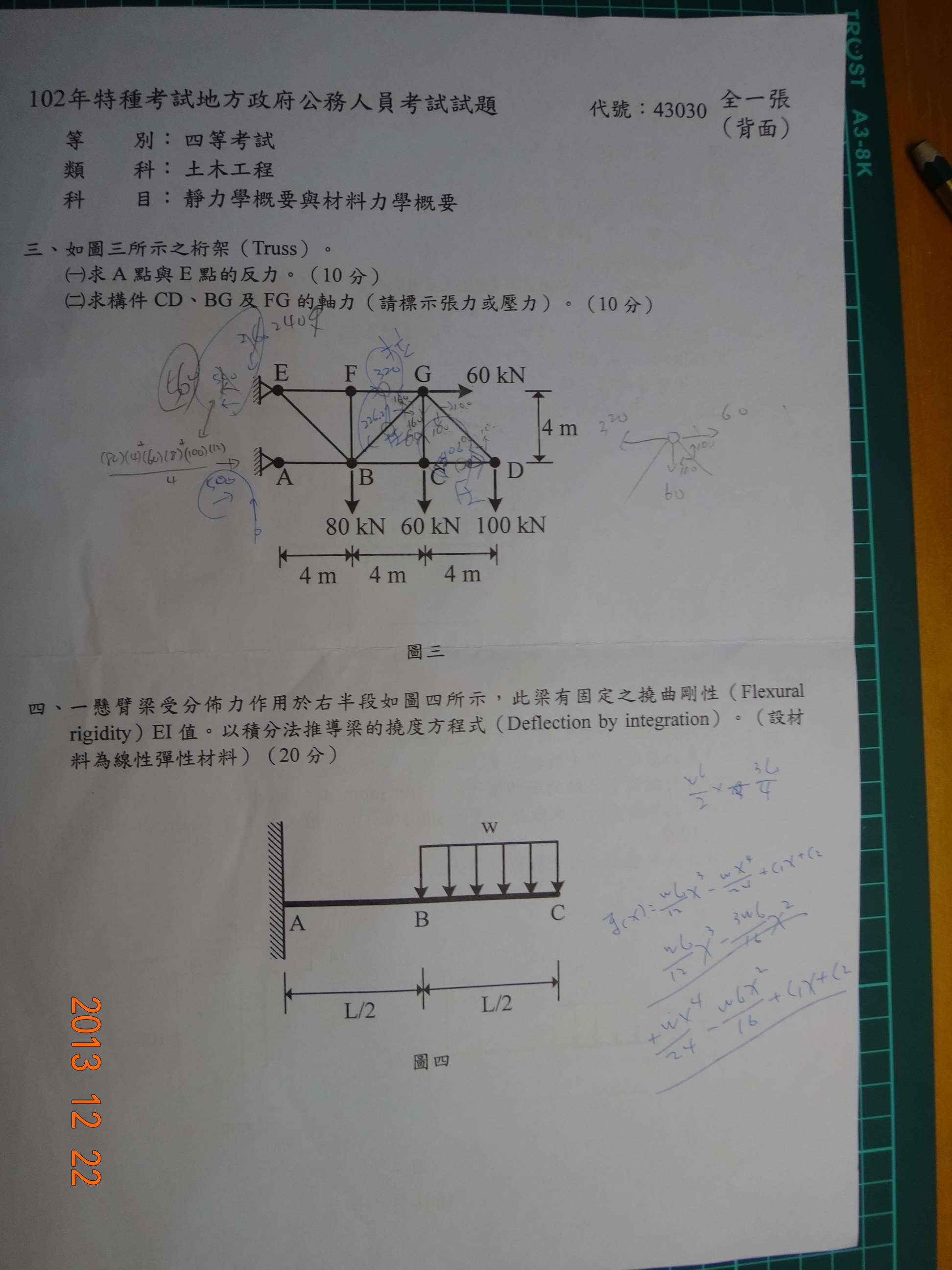

(第三題)
單純桿件節點分析法

(第四題)
不會

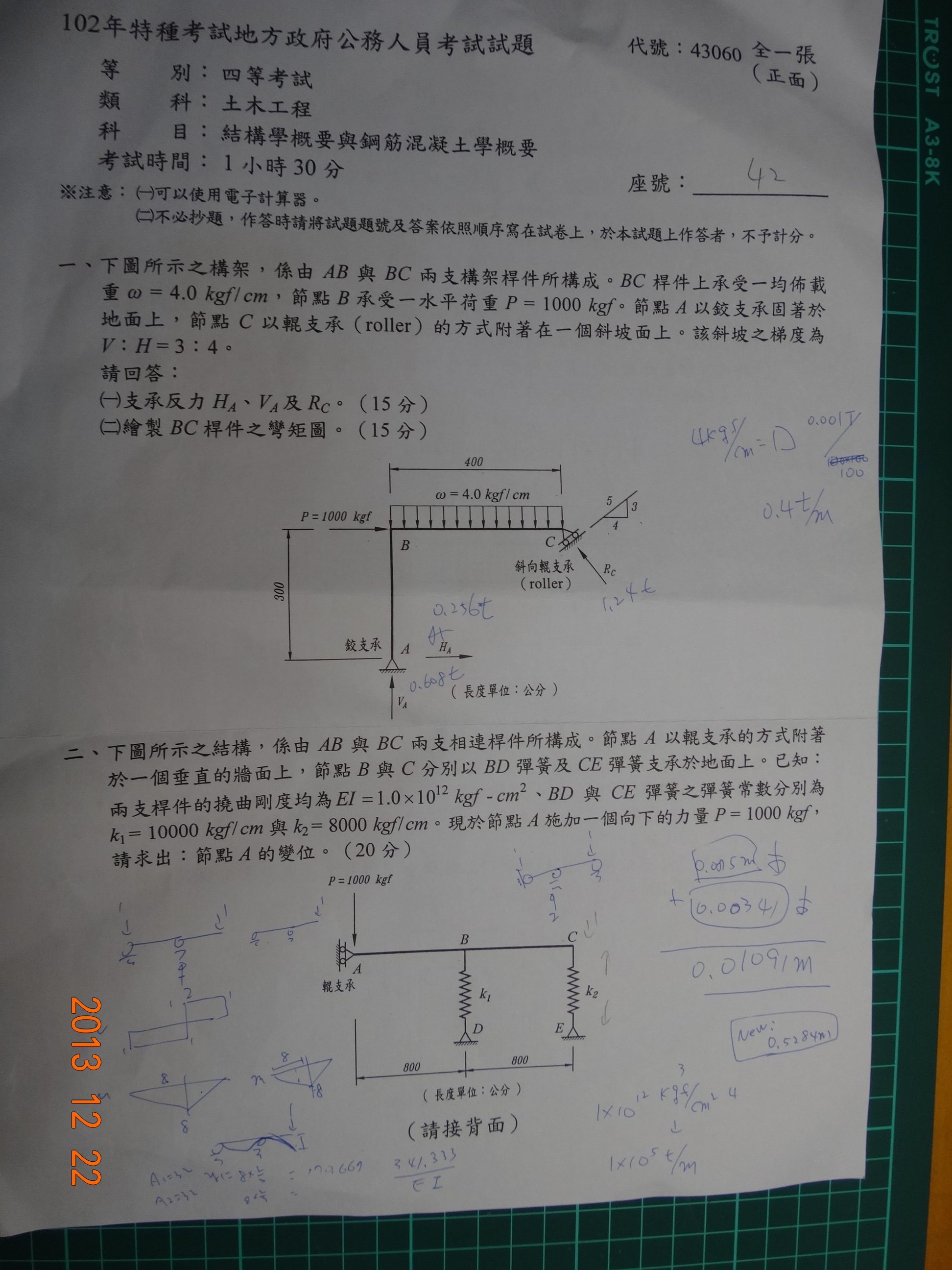

【結構RC】

(第一題)
滾支承不能拆解分力，要找500為力臂去找力矩和為零求Rc
Rc找出來，就要花點時間從剪力解析彎矩圖的畫法。

(第二題)
水平滾支承不能抵抗垂直力作用，
所以就直接當桿件受力情形，找出D與E的反力，在求出δD與δE，再用受力比例相似三角形原理，求出δA。

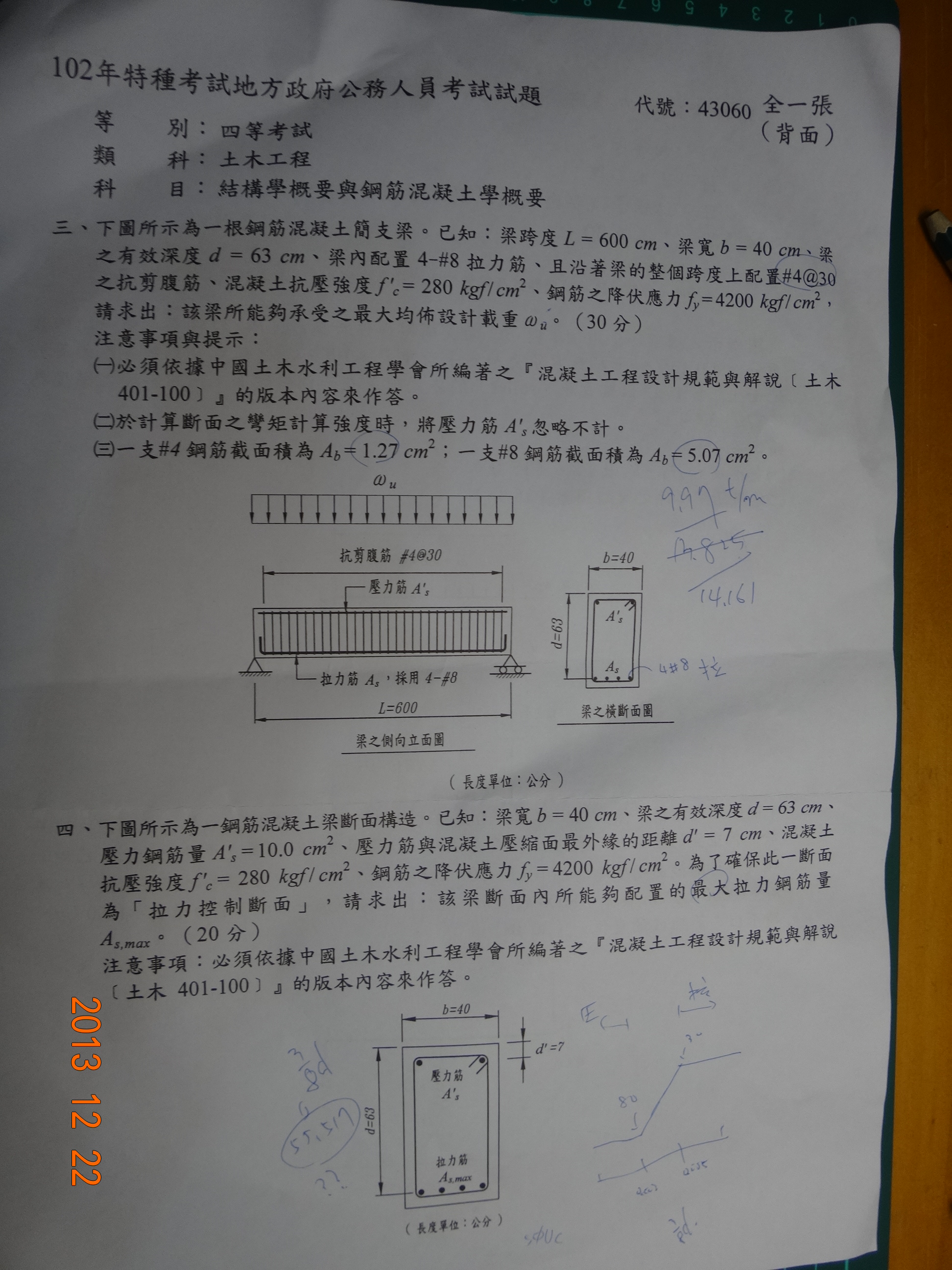

(第三題)
壓力筋不計，一般會先假設拉筋降伏，
Md = Mn*0.9 = 0.9*As*fy*(d-a/2)
Md = Mu = Wu*L^(2) / 8
Wu就出來了

(第四題)
假設401-100壓力筋不計
x_0.004 去求解As_max，答案就出來了。

[adison35]

時間不夠，我直接用敘述的方式講解計算方式。

【靜力材力】

(第一題)
拆鉸接剪力，固定端的反力就出來了，之後即可畫出剪力彎矩圖。

(第二題)
單純要明白，先求形心位置，而且是對形心取慣性矩，並非對軸取慣性矩。
最大拉應力σ_拉max = Mmax * y拉 / I(慣性矩)
最大壓應力σ_拉max = Mmax * y壓 / I(慣性矩)
M_max找彎矩圖最大值
要判斷y哪邊為拉側端，哪邊為壓側端
最大剪應力τmax = I*Q/V*b
V找剪力圖Vmax
Q中立軸(形心軸)以上面積對形心的一次矩
b為T型梁的最小寬度

(第三題)
單純桿件節點分析法

(第四題)
不會

【結構RC】

(第一題)
滾支承不能拆解分力，要找500為力臂去找力矩和為零求Rc
Rc找出來，就要花點時間從剪力解析彎矩圖的畫法。

(第二題)
水平滾支承不能抵抗垂直力作用，
所以就直接當桿件受力情形，找出D與E的反力，在求出δD與δE，再用受力比例相似三角形原理，求出δA。

(第三題)
壓力筋不計，一般會先假設拉筋降伏，
Md = Mn*0.9 = 0.9*As*fy*(d-a/2)
Md = Mu = Wu*L^(2) / 8
Wu就出來了

(第四題)
假設401-100壓力筋不計
x_0.004 去求解As_max，答案就出來了。

不好意思
請問前輩大哥
第二題我用結構學的共軛樑法解
不知道這樣對不對 ?

[a033136222]

前輩，都考完了時間上不急請您慢慢算出答案分享，謝謝。

[qoo770723]

^^

[qoo770723]

第四題，應變應該是帶0.005喔!!0.004是處於過渡斷面~而且壓力筋是要考慮的喔~~~
