由 **minitaylor** » 2014 12月 20 (週六) 3:22 pm

加入土木人討論區粉絲團

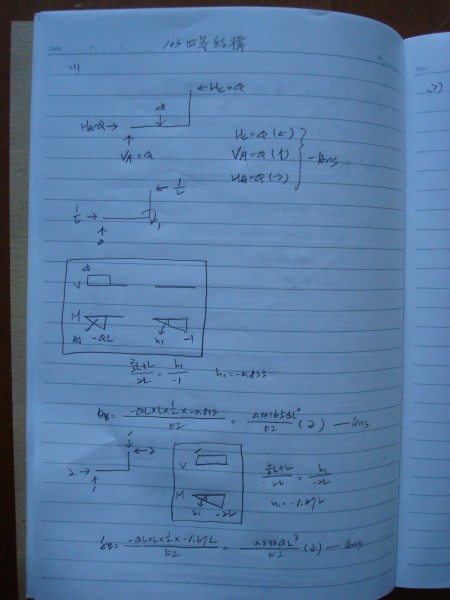

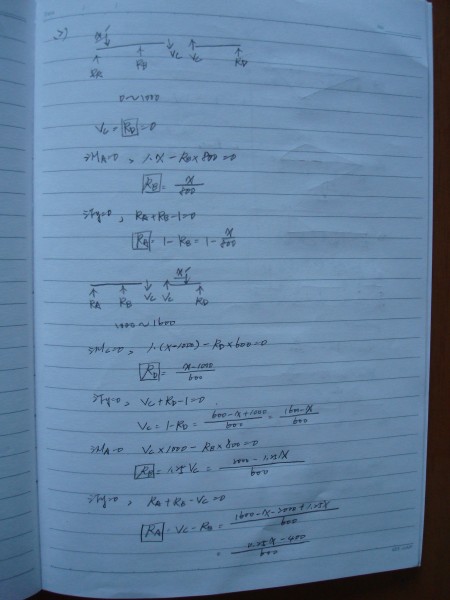

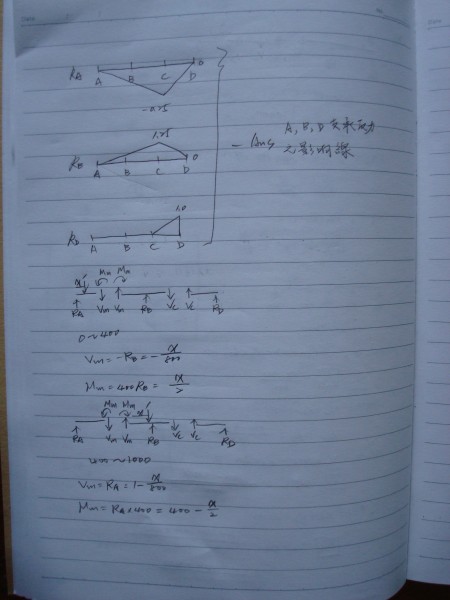

1~3題如下圖所示：若有錯誤，麻煩不吝嗇指正，謝謝！

由 **saxiou** » 2014 12月 26 (週五) 12:58 am

第一題單位力彎矩圖有誤

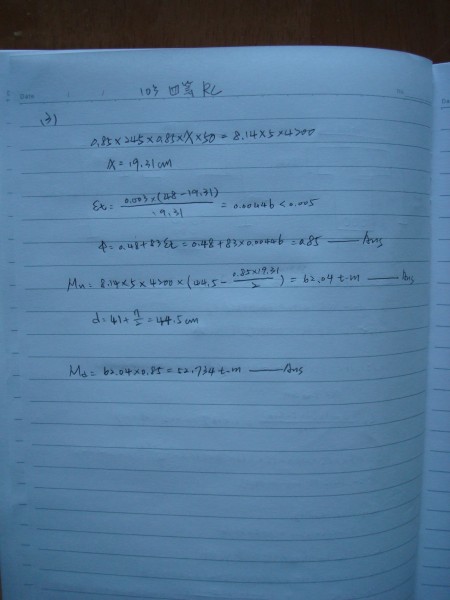

第三題有效深度以((41*2+48*3)/5=45.2)計算為佳.(主筋重心位置)
折減係數用整理過的簡化公式算雖較為保守，但建議小數點後尾數取多一點
(0.4833+83.33ET)

由 **minitaylor** » 2014 12月 26 (週五) 8:13 am

saxiou 寫:第一題單位力彎矩圖有誤
第三題有效深度以((41*2+48*3)/5=45.2)計算為佳.(主筋重心位置)
折減係數用整理過的簡化公式算雖較為保守，但建議小數點後尾數取多一點
(0.4833+83.33ET)

謝謝告知，謝謝！

對於第一題單位力的彎矩圖，哪裡有錯呢？可以指導一下嗎？謝謝！

由 **saxiou** » 2014 12月 26 (週五) 11:06 am

外力造成整個剛架都有彎矩分布。
B點向下單位力也是。
B點順時針單位力矩只有垂直段有彎矩。

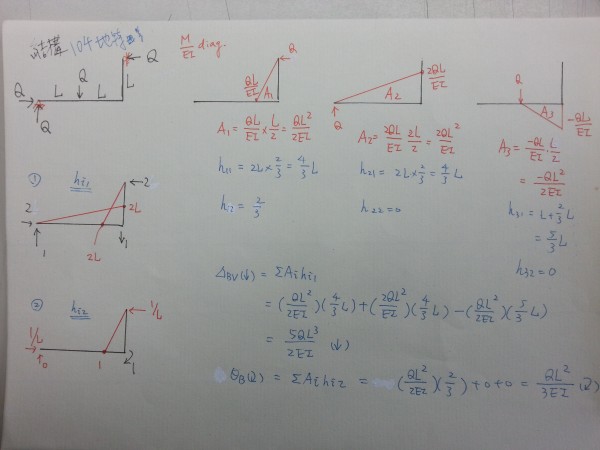

B點位移=5QL^3/ 2EI 向下。
B點轉角=QL^2/3EI。

由 **minitaylor** » 2014 12月 26 (週五) 11:21 am

saxiou 寫:外力造成整個剛架都有彎矩分布。
B點向下單位力也是。
B點順時針單位力矩只有垂直段有彎矩。
B點位移=5QL^3/ 2EI 向下。
B點轉角=QL^2/3EI。

不好意思！還是不太瞭解，是否可以請前輩畫圖，或者計算過程解說呢？謝謝！

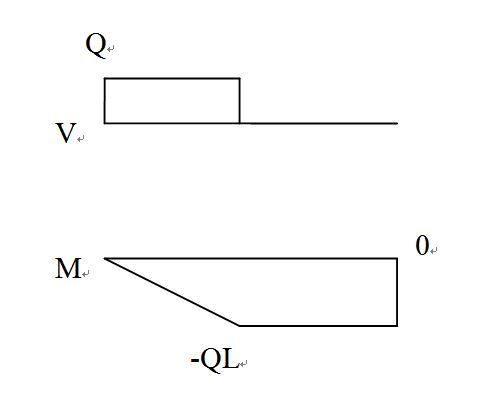

就桿件受力的狀態，如下圖所示正確嗎？

由 **saxiou** » 2014 12月 26 (週五) 11:36 am

水平段沒錯喔！計算時少了垂直段

剛架ABC
你只畫出了水平AB段的彎矩圖
上午已私訊給你。

由 **minitaylor** » 2014 12月 26 (週五) 1:36 pm

saxiou 寫:水平段沒錯喔！計算時少了垂直段

我實在搞不太懂您想表達的意思，是否可以請前輩寫出題解讓小弟參考。

由 **minitaylor** » 2014 12月 26 (週五) 2:44 pm

saxiou 寫:水平段沒錯喔！計算時少了垂直段

剛架ABC
你只畫出了水平AB段的彎矩圖
上午已私訊給你。

對喔！謝謝前輩的提醒！我的確只考慮AB水平段的計算，卻忘記垂直段的思考。謝謝！

由 **minitaylor** » 2014 12月 26 (週五) 3:05 pm

不好意思前輩您好！

對於您的寫法：小弟有些許的問題

(1)您AB段的彎矩圖怎麼出來的？如何拆解兩個彎矩圖？

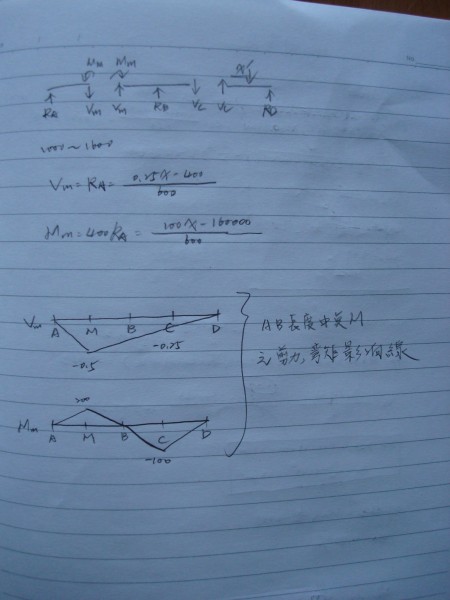

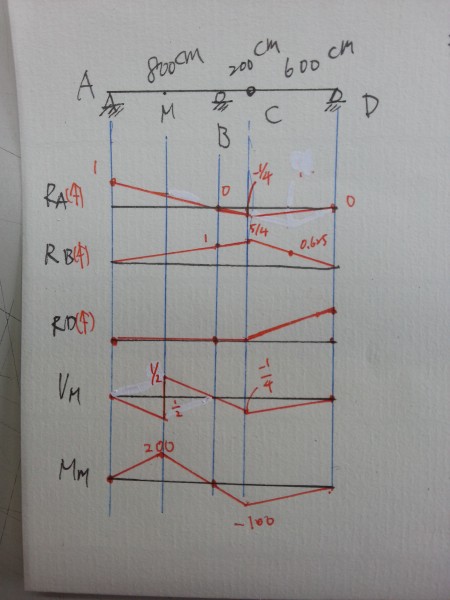

(2)您的RA與Vm影響線的圖解好像不太對喔！

由 **b516** » 2014 12月 26 (週五) 3:27 pm

m大阿…你又換帳號了..問題這麼多為合不去補習呢? (omg)

103四等結構RC(參考題解)
