[請益]有關土力砂湧安全係數問題

[danshin]

加入土木人討論區粉絲團

▼ 參考資料

請問有關砂湧安全係數公式中，D1及D2分別是外側地下水位距擋土牆底之距離及內側地下水位距擋土牆底之距離。可是如果例題中沒有擋土牆的話，我該怎麼使用這個公式？煩請各位先進大大不吝賜教，謝謝。
PS：公式詳附件

[argentium]

分子：下壓有效應力
分母：上舉水壓力
結果就是安全係數
公式不用背
看題目給什麼條件就怎麼求

[danshin]

首先感謝大大無私解答。

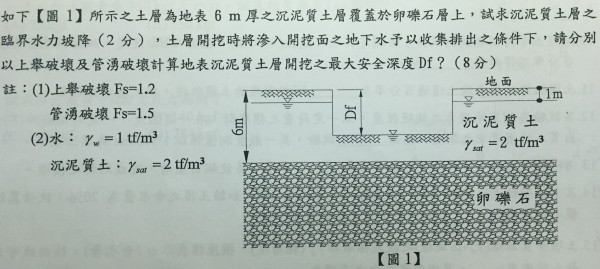

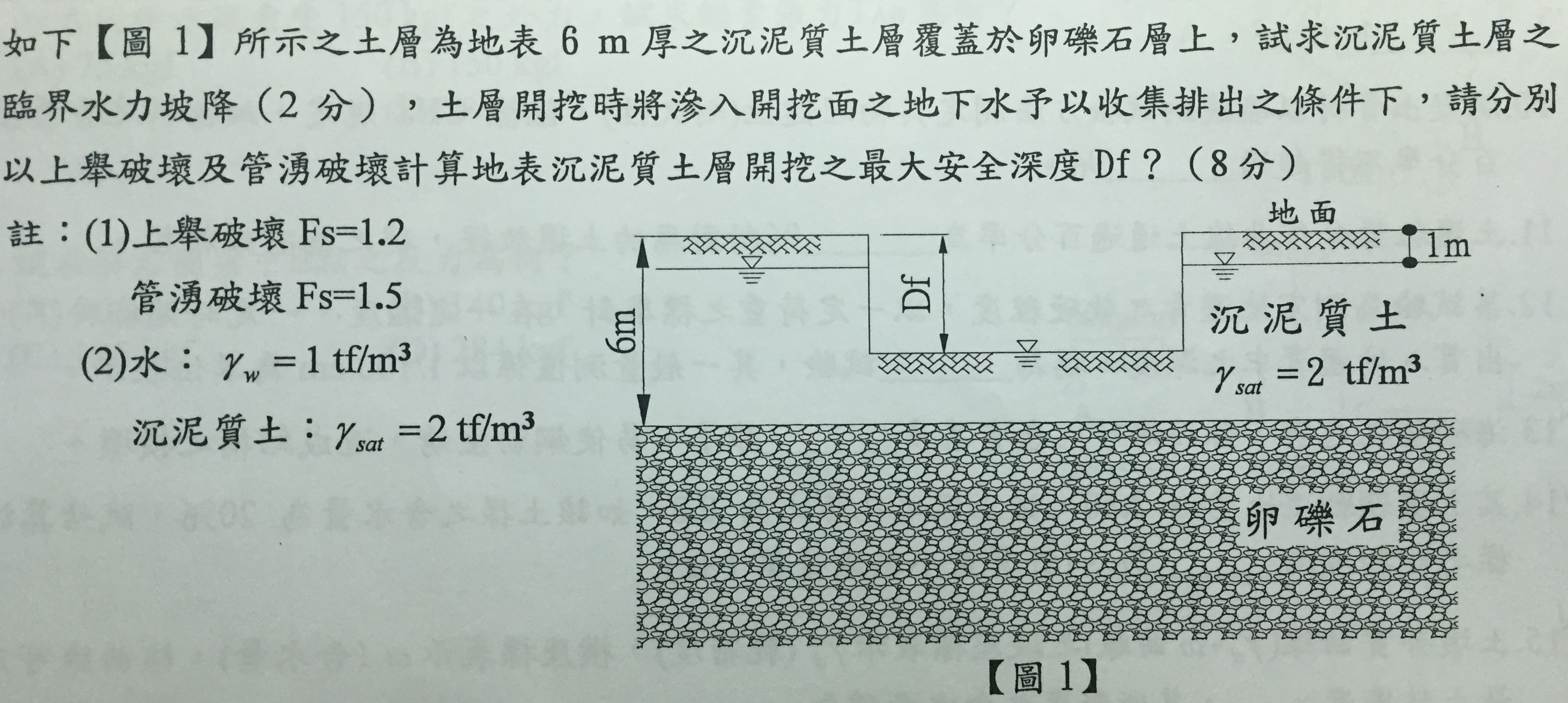

另外請教如此題題意，我的解法有無錯誤，感謝指正。

１、臨界水力波降：Icr=r'/rw=(rsat-rw)/rw=(2-1)/1=1

２、(1)上舉破壞Fs=1.2=2(6-Df)/1(6-Df) → Df=4.8 m
　　(2)管湧破壞Fs=1.5=(6-Df)/(Df-1) → Df=3.0 m

[webuser]

開挖應檢核的項目：
(1)貫入深度(擋土牆)
(2)隆起
(3)砂湧
(4)上舉
(5)施工個階段之整體穩定分析(擋土支撐)

依照安全係數來講：
(1)貫入安全係數 FS = Pp/Pa 大於1.5

(2)隆起安全係數 FS = Su*Nc/γ*△H 大於1.2

(3)砂湧 FS = γ_sub*(D1+2*D2)/γ_w*△Hw 大於2.0

(4)上舉 FS = (γ1*h1+γ2*h2)/γ_w*△Hw 大於1.2

(5)平均擋土支撐力 = γ_avg*H-Cavg
M_max = Wu*S*L^(2)/8


依照這題的題目，根本不成立，無法做開挖深度檢覈的項目。
