鋼筋混凝土問題!這題有點看不太懂!希望有人能指點

[opqpk]

加入土木人討論區粉絲團

▼ 參考資料

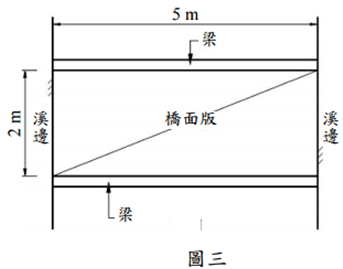

一淨寬2 m 的橋面版兩邊為梁，跨越寬度為5 m 的溪流，如圖三所示。橋面版厚15 cm，受到w_u的設計均佈載重，主筋排列為 D13@20 cm。已知混凝土f_c^'=280 kgf⁄(cm^2 )，保護層厚度2 cm，D13 鋼筋直徑為1.27 cm，斷面積為1.267 〖cm〗^2，鋼筋f_y=4200 kgf⁄(cm^2 )，試計算此橋面版能承受的最大w_u值。

[chengyu66]

(1)5/2 = 2.5 > 2 (單向版設計)

500/20 = 25 (以24根鋼筋設計)

d = 15-2-(1.27/2) = 12.365cm

0.85fc'a*b = As*fy

a = As*fy/(0.85*b) = 1.267*24*4200/(0.85*280*500) = 1.1cm

Mu = 0.9*(1.267*24)*4200*(12.365-1.1/2) = 13.58 t-m

Wu*5^2/10 = 13.58

Wu = 5.432 t/m .................ANS

[tpn22712]

(1)5/2 = 2.5 > 2 (單向版設計)

500/20 = 25 (以24根鋼筋設計)

d = 15-2-(1.27/2) = 12.365cm

0.85fc'a*b = As*fy

a = As*fy/(0.85*b) = 1.267*24*4200/(0.85*280*500) = 11cm

Mu = 0.9*(1.267*24)*4200*(12.365-1.1/2) = 13.58 t-m

Wu*5^2/10 = 13.58

Wu = 5.432 t/m .................ANS

被停權了又換帳號復出

你懂檢討嗎？

看你的實力，真想叫你自己設計房子給自己住住看

[opqpk]

這?

[xtoms]

我的想法:
1.兩邊不等長，找M最大的那一邊看成1M寬的梁來分析(單向版)，簡支梁最大M=(WL^2)/8，W固定下，L大M大，所以看成B=1m，L=5m，H=15cm的梁來分析。
2.M最大處有最大拉應力，而鋼筋要用來抵抗拉力，所以應沿著5M方向配置(縱向)，梁寬100cm扣掉保護層2cm、鋼筋半徑後除上間距20cm，只能放5支，As=6.355cm^2，d=12.365cm，鋼筋出力上限26607=混凝土出力20230X，得X=1.315cm，鋼筋應變0.025，折減係數0.9，設計彎矩2.827tf-m，Wu=0.919tf/m。

[yoyoyo]

(1)5/2 = 2.5 > 2 (單向版設計)

500/20 = 25 (以24根鋼筋設計)

d = 15-2-(1.27/2) = 12.365cm

0.85fc'a*b = As*fy

a = As*fy/(0.85*b) = 1.267*24*4200/(0.85*280*500) = 11cm

Mu = 0.9*(1.267*24)*4200*(12.365-1.1/2) = 13.58 t-m

Wu*5^2/10 = 13.58

Wu = 5.432 t/m .................ANS

被停權了又換帳號復出

你懂檢討嗎？

看你的實力，真想叫你自己設計房子給自己住住看

你也太會說笑話了

[KOF2000]

我被停權2個帳號，也是很帥氣的用第3個帳號重出江湖說 ~~~~
