由 **FION0811** » 2017 8月 06 (週日) 8:27 pm

加入土木人討論區粉絲團

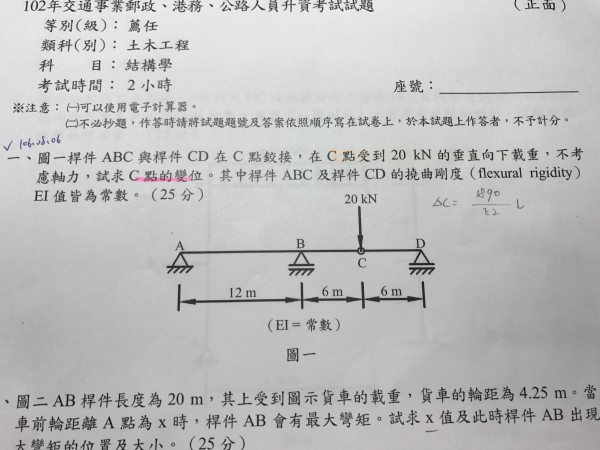

請問：鉸接處遇上集中力作用，是直接把力去平均取力平衡嗎？好睏惑喔... (omg)

由 **NBA** » 2017 8月 06 (週日) 9:29 pm

FION0811 寫:請問：鉸接處遇上集中力作用，是直接把力去平均取力平衡嗎？好睏惑喔...

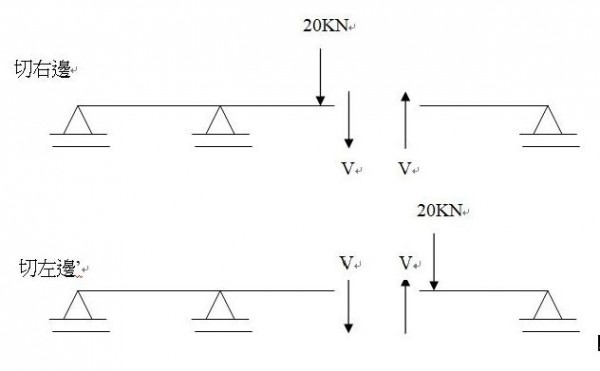

受力點，切左邊一點點，或者切右邊一點點，先求出剪力行為，之後即可求出各支承反力。

由 **FION0811** » 2017 8月 06 (週日) 9:59 pm

可以請NBA大大協助解題？感恩....

由紫煌 » 2017 8月 06 (週日) 10:23 pm

這一題的CD段根本不受力啊

由 **NBA** » 2017 8月 06 (週日) 10:34 pm

紫煌寫:這一題的CD段根本不受力啊

切左邊，CD有受力啊！

切右邊，CD還是有受力啊！只是還要考慮到贅力的問題。

所以切左邊比較快！

由紫煌 » 2017 8月 06 (週日) 10:51 pm

樓上你認真的？
CD桿是彎剪零桿，哪來的內力？V＝0且M＝0
假設C端真的有外力，如何力平衡？

由紫煌 » 2017 8月 06 (週日) 11:01 pm

另外不要誤導人，靜定結構何來「贅力」？

由 **NBA** » 2017 8月 06 (週日) 11:03 pm

紫煌寫:樓上你認真的？
CD桿是彎剪零桿，哪來的內力？V＝0且M＝0
假設C端真的有外力，如何力平衡？

你確定嗎？

由紫煌 » 2017 8月 06 (週日) 11:08 pm

就算你畫的是對的

那對D點取力矩看看～～

如何做到彎矩平衡？

由紫煌 » 2017 8月 06 (週日) 11:11 pm

我順便問一下，你的圖的根據何在？

「主結構」ABC為何會傳遞力量給「次結構」的CD？

另一個問題，D點如果有反力

那麼對C點取力矩，會等於0嗎？
