請問：有點困惑？！c鉸接點的水平力怎麼算？

[NBA]

剛架有側向位移的條件：
(1) 有側向力
(2) 垂直力作用點不對稱
(3) 剛架型式不對稱

所以依照這題來講，Cx不為零。

有錯請指正！

[FION0811]

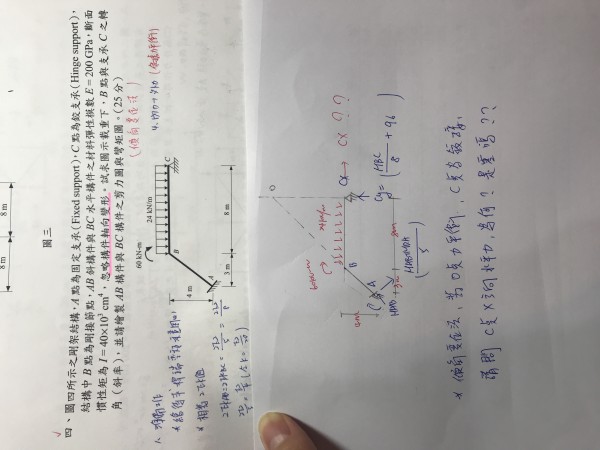

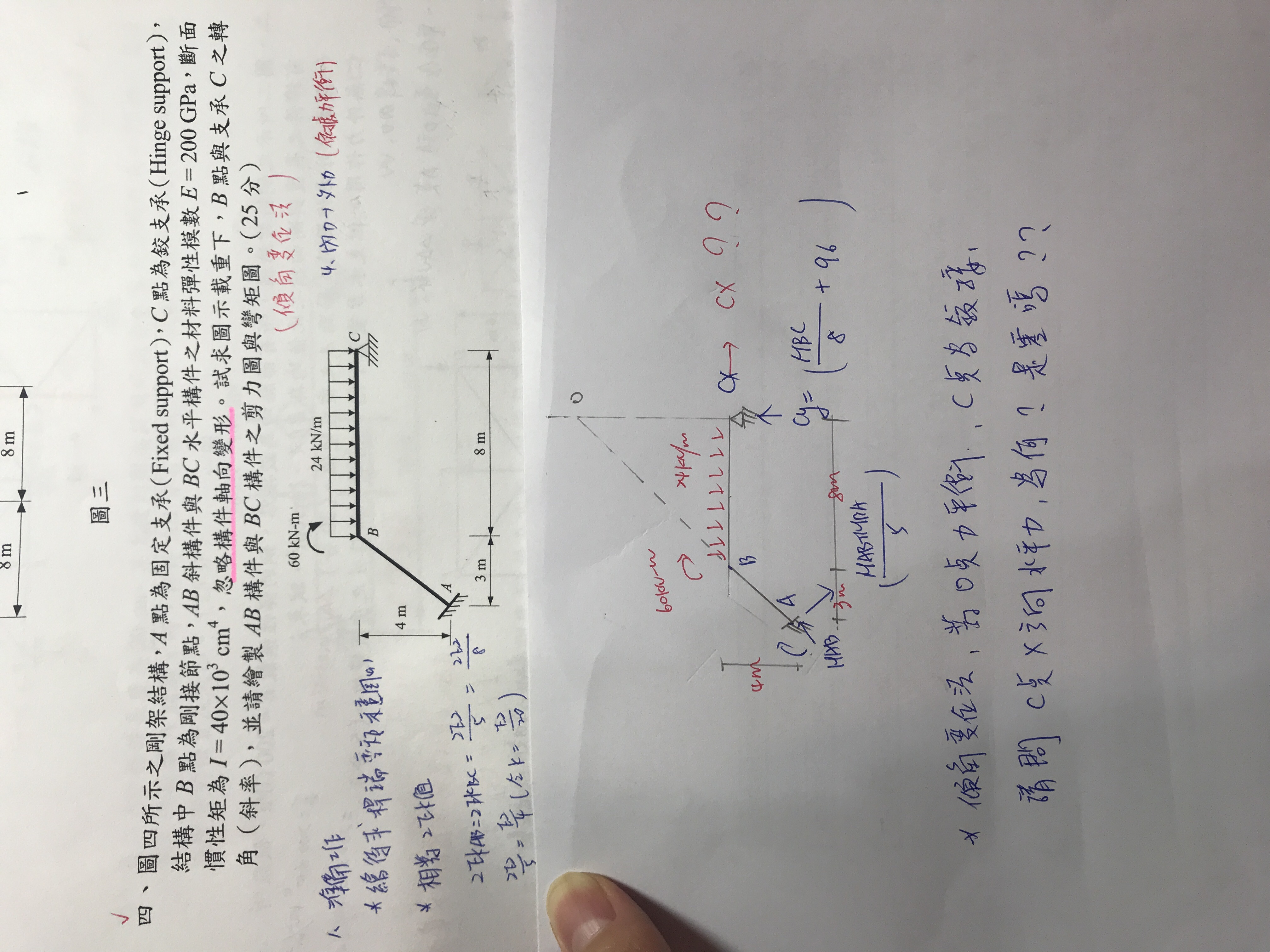

那請問...為了要對O力平衡，cx水平力要怎麼求？少一個聯立方程式來求轉角！請不吝賜教....

[NBA]

那請問...為了要對O力平衡，cx水平力要怎麼求？少一個聯立方程式來求轉角！請不吝賜教....

我的想法！

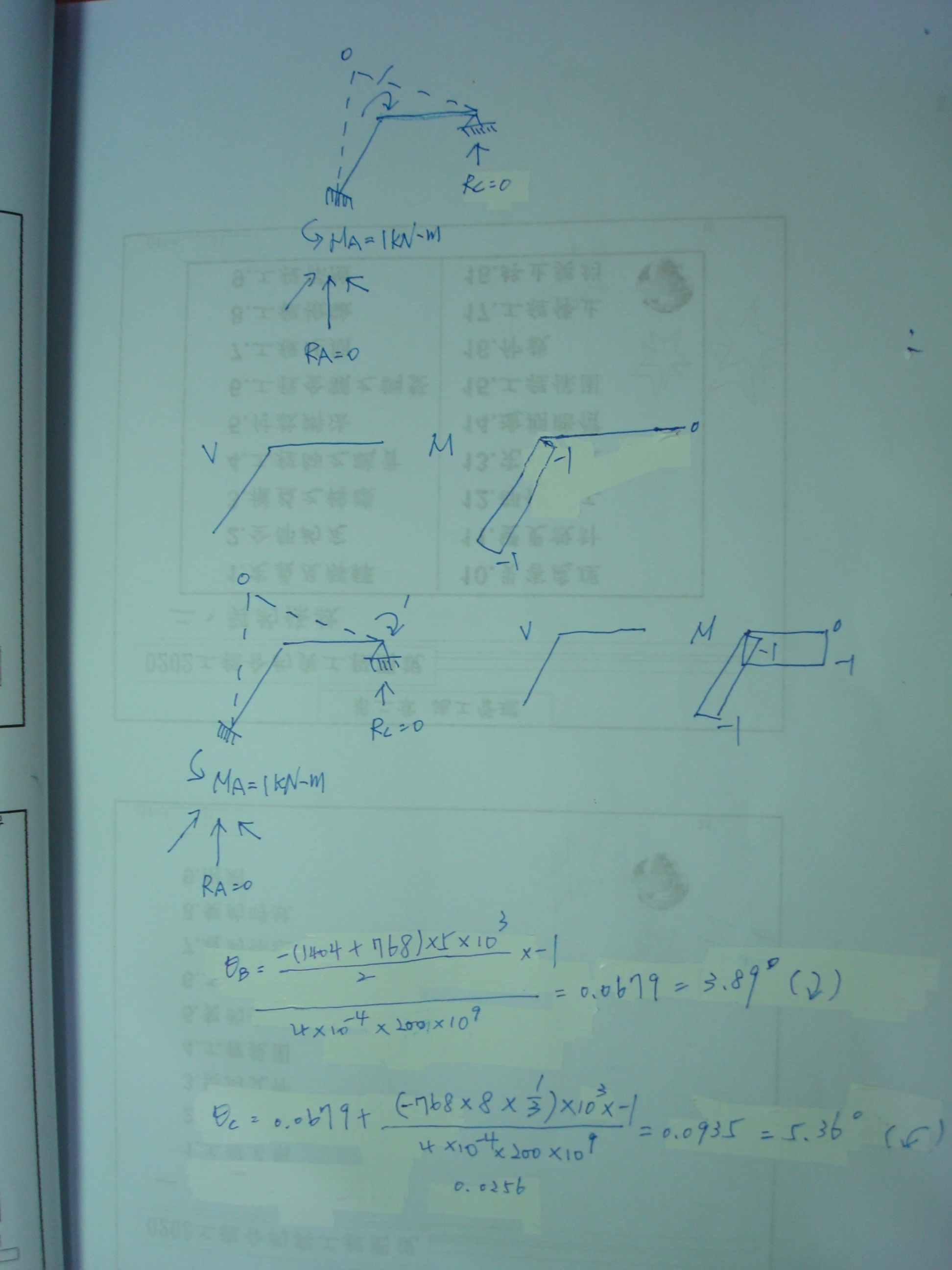

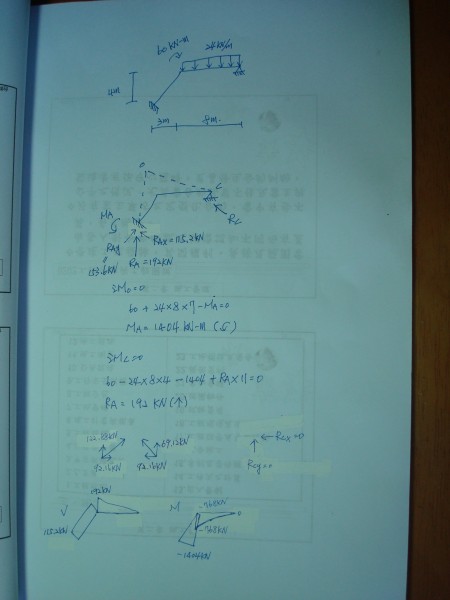

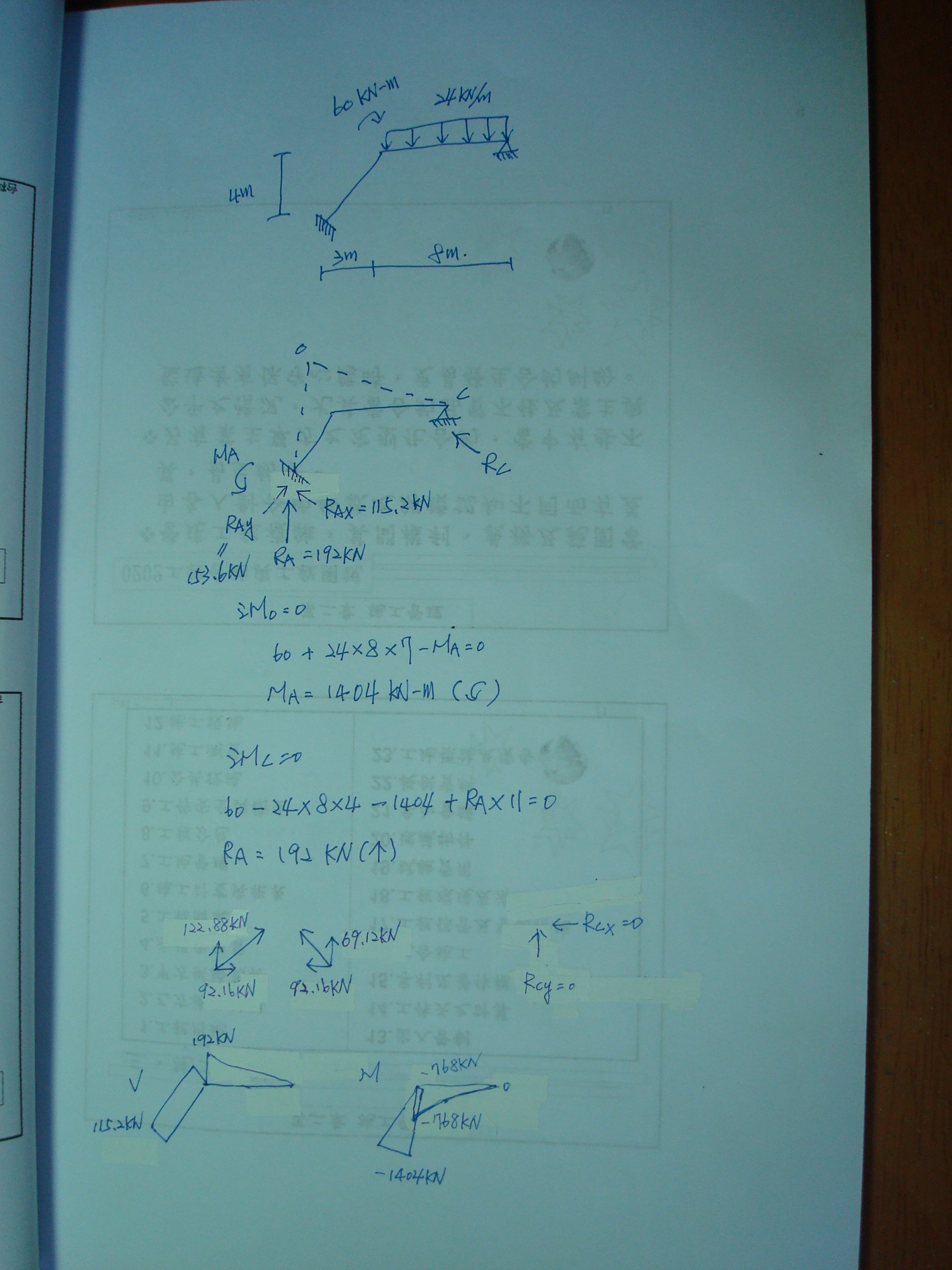

A點要看成一個鉸接+彎矩力，與C點的鉸接延長線共點O，你的圖應該是畫錯了。

A點與C點鉸接受力共點O，O點moment = 0，則可求出MA。

在C點moment = 0，可求出RA，RA依照比例可拆成RAx與RAy，

RAx與RAy再拆成垂直力與水平力，水平力的總和 = Cx。

[YOYO3413]

試試取B點力矩平衡

[tiger]

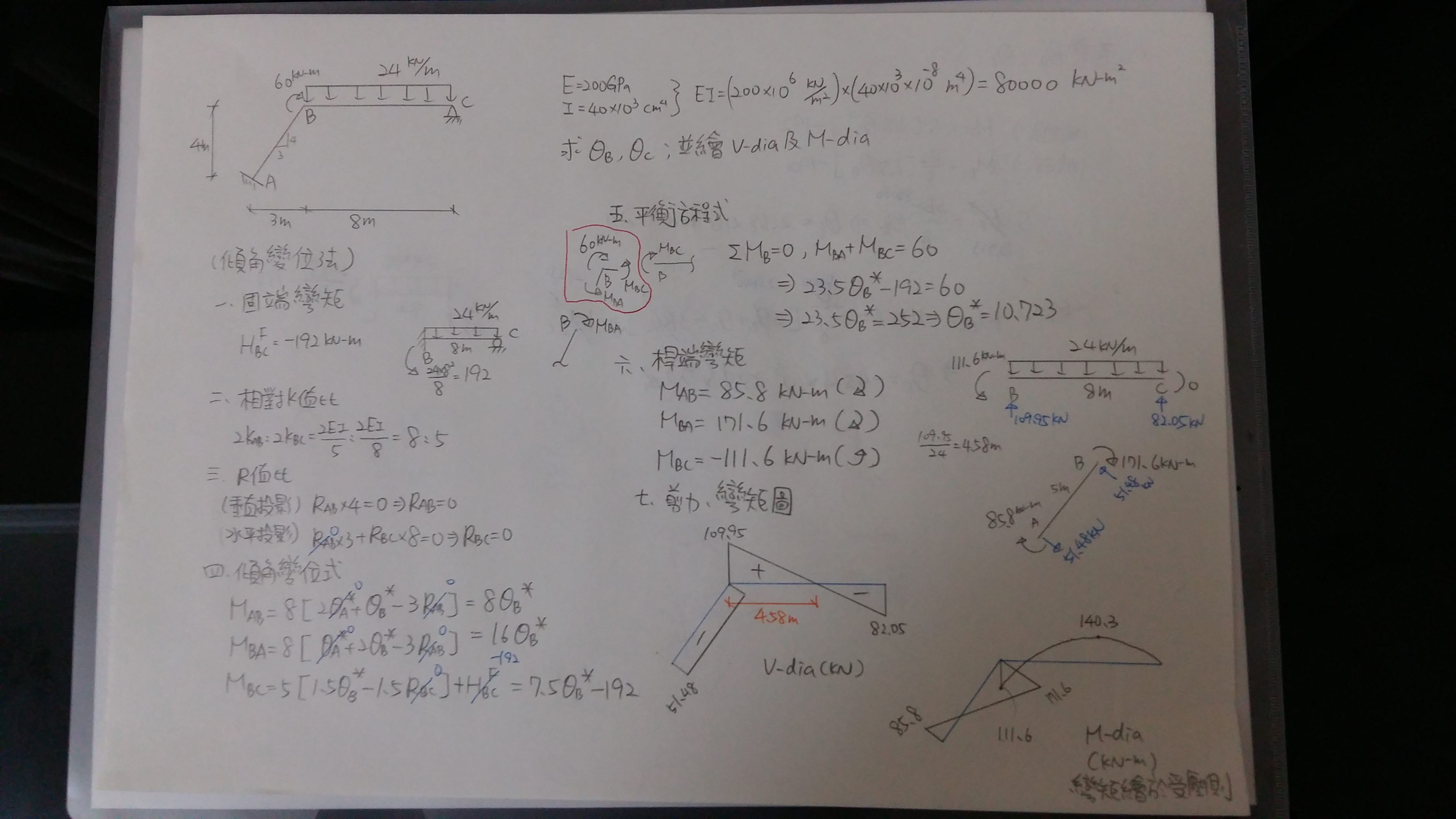

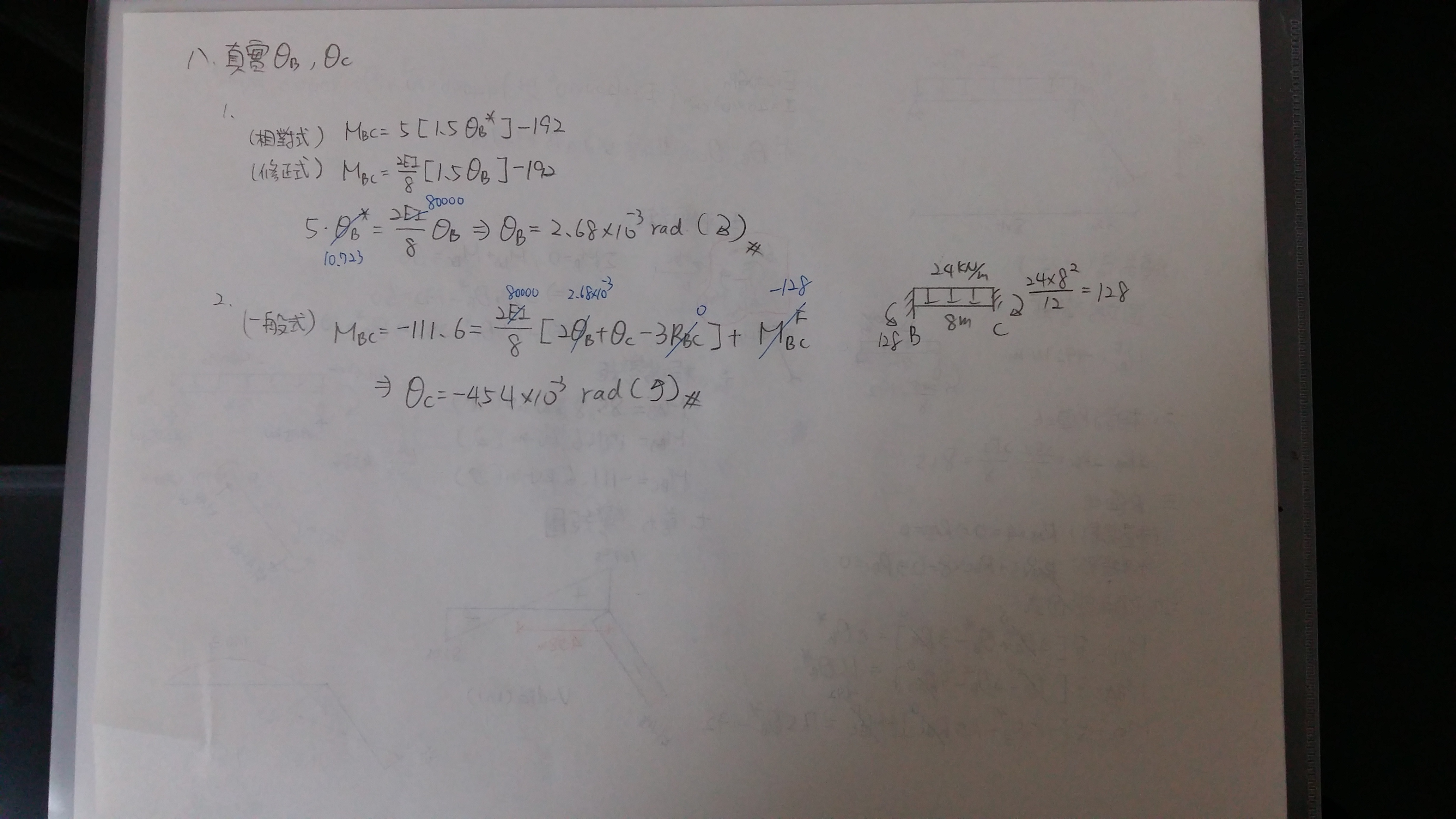

這個題目不難吧，該題C點為絞支承無側位移，用彎矩分配法計算桿端彎矩→反推剪力，再將BC桿件視為簡支梁承受均布載重及端點彎矩，套基本變位公式即可得B、C點之轉角，不需要也沒必要對B點取力矩平衡，當然如果你想知道C點水平反力，必須要得到桿端彎矩以及C點剪力之後再對A點取力平衡即可得Cx

[d8633030]

本題應該是104年升等結構學題目
算出來可以來對答案看看!!

[NBA]

參考看看！

[hyc800821]

本題是無側移剛架。
