莫爾圓主應力角度轉向

[cookie7253]

加入土木人討論區粉絲團

贊助商廣告

刪除

[joshchia]

用tan算出來公式-21/-33 角度為 16.24度對應到的是最小主應力25(這個坐標系逆時針為正所以轉到25) 但是解答為甚麼寫-73.8度對應到最大主應力103(為甚麼要用180度去扣) 要怎麼知道公式算出來到底是怎麼轉對應到哪個? 有人可以畫圖詳解嗎?還有如果這樣子的話最大剪應力要以哪個角度為準

這個附加檔案 S__36061188.jpg 已經無效

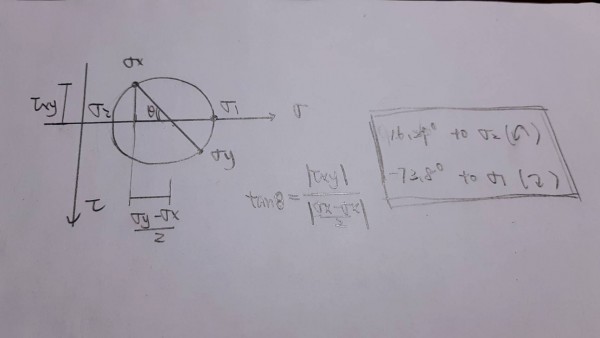

如果單純看你畫的莫爾圓去判斷的話，你跟解答所表達的狀態應該是一樣的。

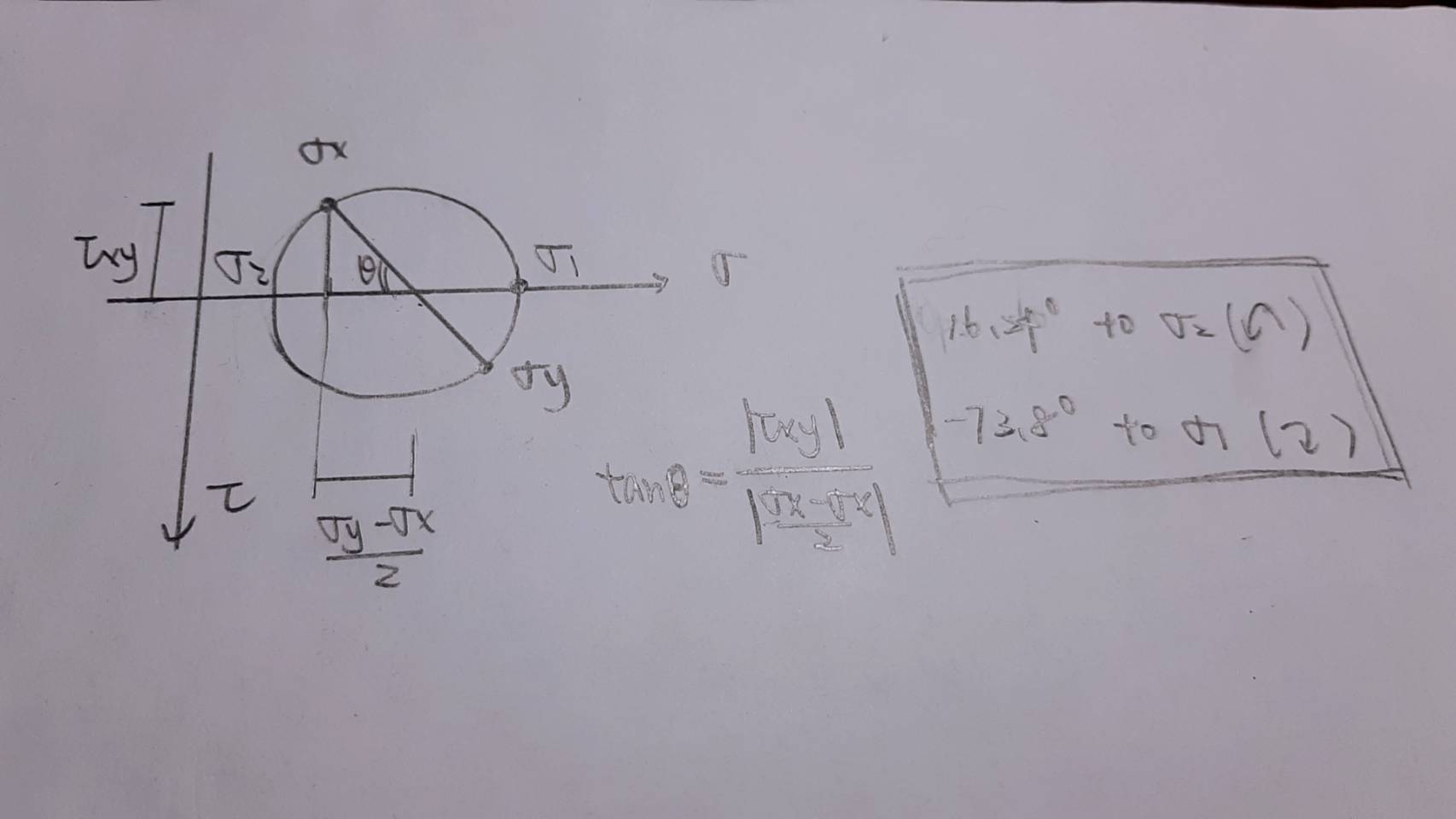

我個人習慣在莫爾圓上畫出直角三角形，並利用絕對邊長去計算直角三角形的tan去確定西塔是轉到哪裡。
同理也可以運用到最大剪應力的角度，多畫一個圖可以少記幾個公式。

[cookie7253]

刪除

[tpn22712]

不對喔！
sigma1應該是16.24度
sigma2應該是-73.8度
你的角度與畫法判別有問題

不知道，就別不懂裝懂。

[AjayLin]

既然你認同-21/-33而不是21/33，就要知道你要的是第三象限角而非第一象限角。

有很多書要念，可以簡單理解的東西不用特意學帥招，高中程度的東西何苦用教授上台前都要先備課才會講順的方法。

前面幾樓講什麼要轉不轉的，我說真的
真的
真的
你高中就學過了
真的
真的
我不是要說什麼程度如何如何，是你硬啃太多東西，卡住了。

我看過有人拿結構學否定牛頓，看過有人拿流體力學否定牛頓，都是，學了帥招就忘本了。真的不用這樣，那其實不帥。

技師考靠自修的人，買本高中講義自修，三角函數那章看半天寫半天應該就可以全部ko。書是你自己在念，寫高中講義你不說沒人知道，沒什麼害羞的

[AjayLin]

又看上面那個莫爾圓的剪力軸，有人畫正向向上，有人畫正向向下，
我是不清楚幾位知不知道原因和對應方式，我很久沒念書就不獻醜，
我只想提醒一下可能沒搞懂的朋友，
莫耳圓從材力的考題來看沒有這麼必要，
公式解就夠了，用圖解我只能說…你有很多書要念…
耍帥，只要不摔跤，我可以承認你帥，但是沒必要。

而且，真的非用莫耳圓不行的科目，是土力，偏偏土力慣用的莫耳圓，定義是和材力不一樣的。如果材力的莫耳圓你不能完全理解而是用硬啃的，那就pass吧，不然念土力的時候腦子又要冒煙了 (土力用莫耳圓用得簡單多了)。
