各位前輩好，這次讀到軸力的部分，卡在這兩題想請老師、前輩指點

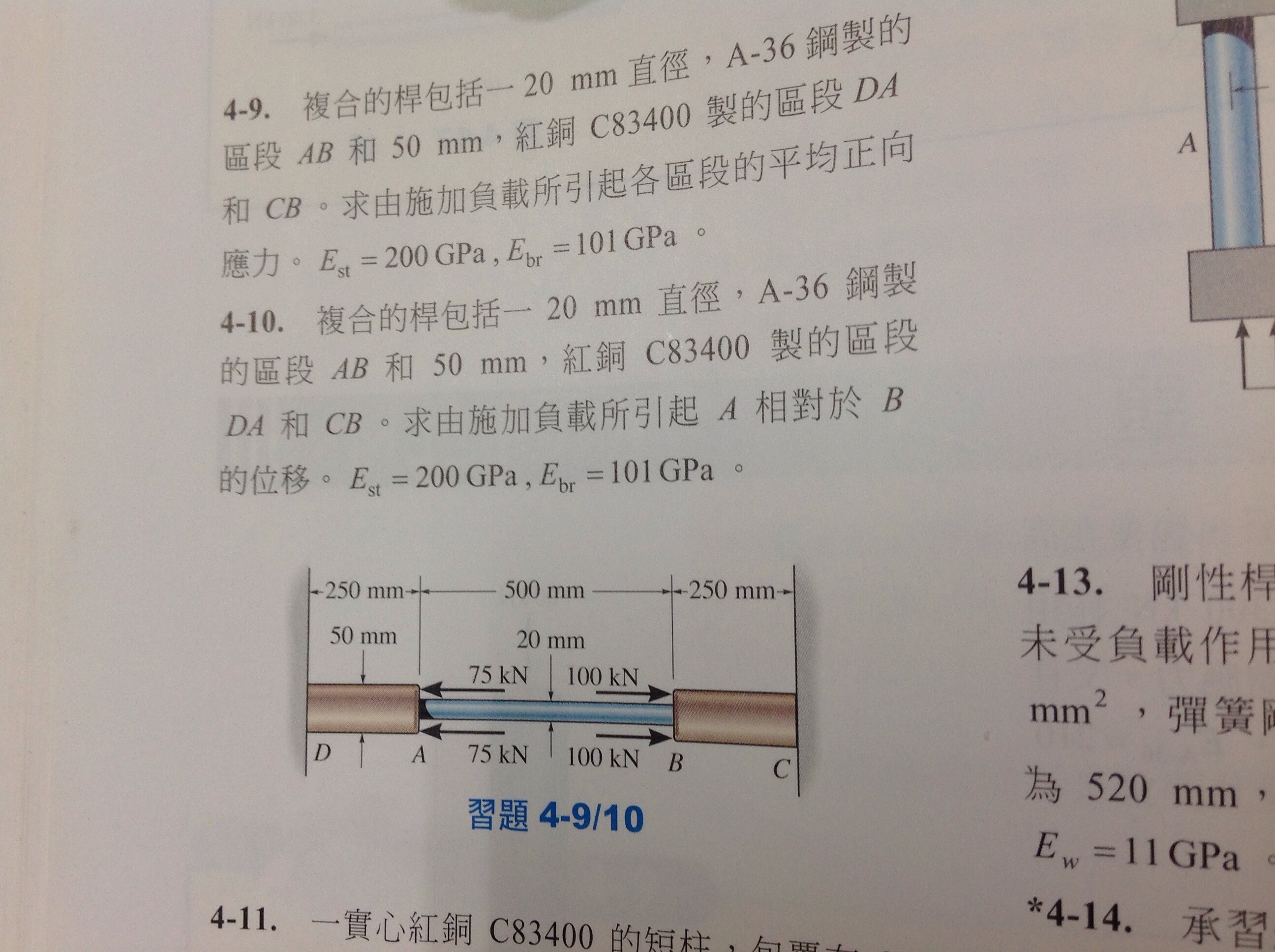

1.4-9的位移-負載關係及方程式

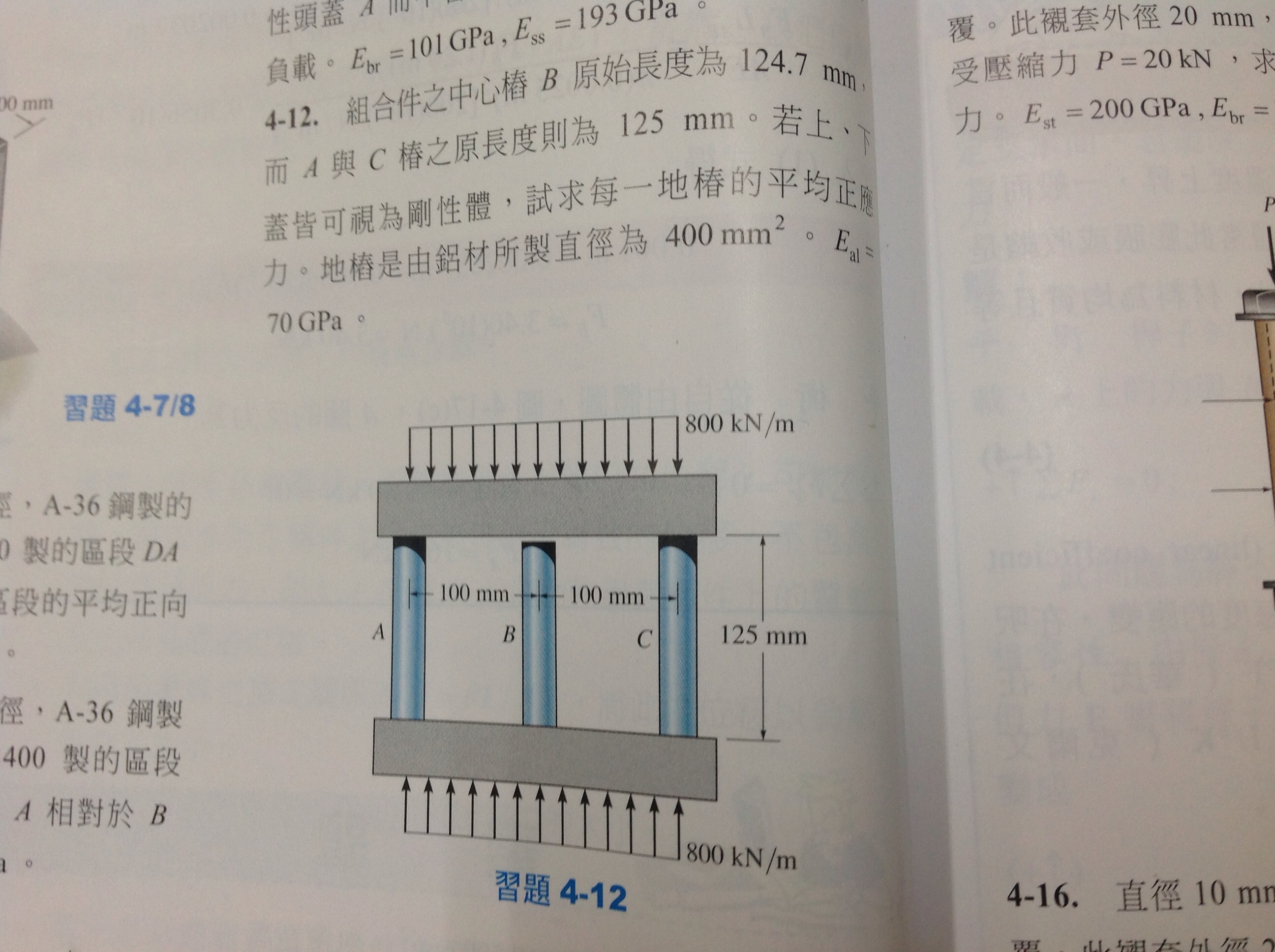

2.4-12的解法

由 **superdyn** » 2014 12月 03 (週三) 9:45 pm

請問這是作業嗎?
建議post自已的解題過程遇到的問題點!!!

由 **maserati0205** » 2014 12月 04 (週四) 12:12 am

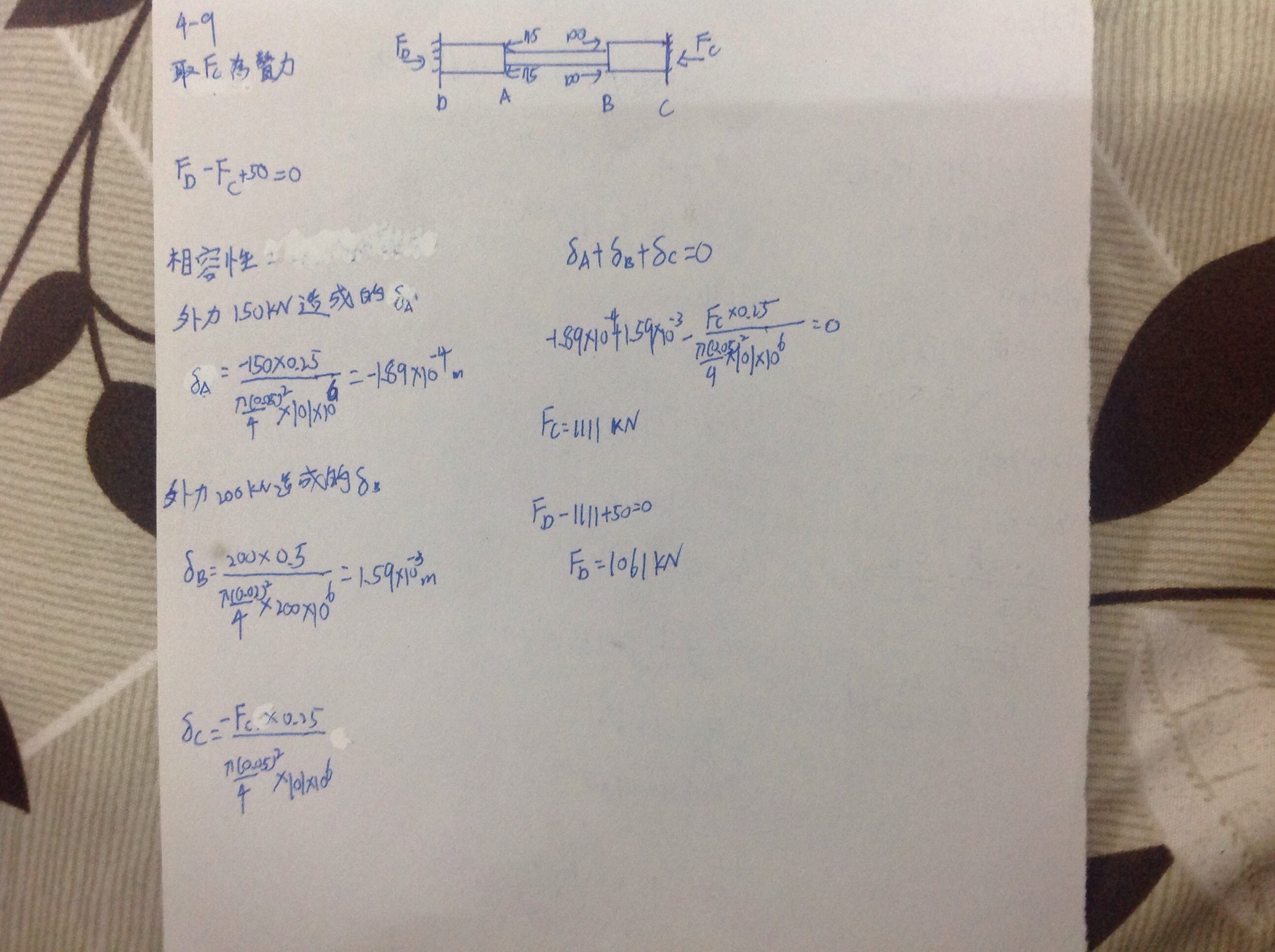

這是我4-9的算法，其實我不知道我到底在寫什麼，相容性我感覺寫錯但找不出來
4-12是真的看不懂

由紫煌 » 2014 12月 04 (週四) 12:28 am

maserati0205 寫:這是我4-9的算法，其實我不知道我到底在寫什麼，相容性我感覺寫錯但找不出來
4-12是真的看不懂

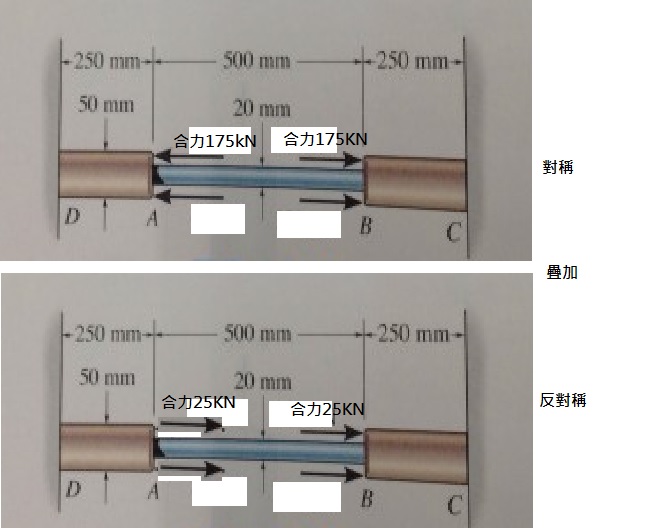

利用對稱性，割成「對稱」+「反對稱」會不會較好算？？

「對稱」時，A對B是互相遠離，由中點位移等於零就可以求解贅力

「反對稱」時，A對B應無相對位移吧！！

由 **superdyn** » 2014 12月 04 (週四) 2:42 am

我是用重疊原理求解

由 **LHD** » 2014 12月 04 (週四) 3:43 am

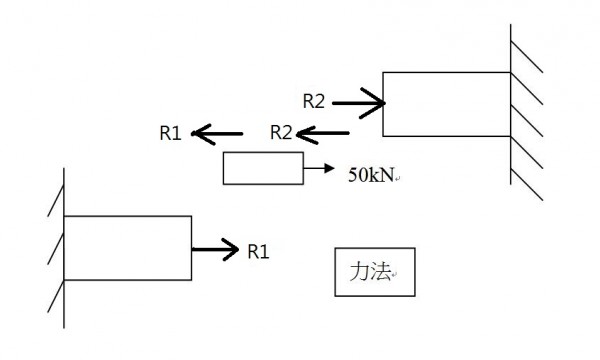

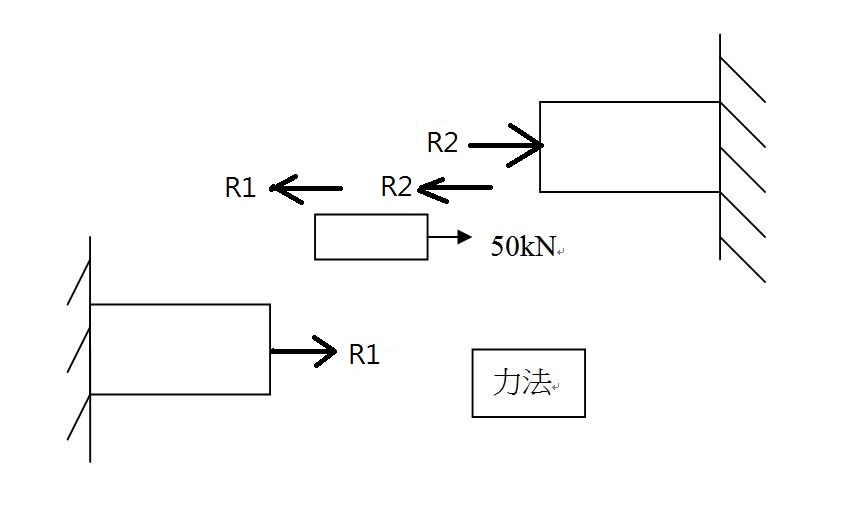

用力法求解
位移表為力量函數 (其力量為內力)(因為內力決定變形而不是外力)

由 **maserati0205** » 2014 12月 04 (週四) 6:24 am

請問用力法的位移函數該怎麼表示?

由 **cance** » 2014 12月 04 (週四) 8:47 am

其實這二題都是一次靜不定軸力桿件問題…我是建議用結構學觀念取贅力用相合變形法分析比較簡單喔 (GOODJOB)

由 **minitaylor** » 2014 12月 04 (週四) 8:40 pm

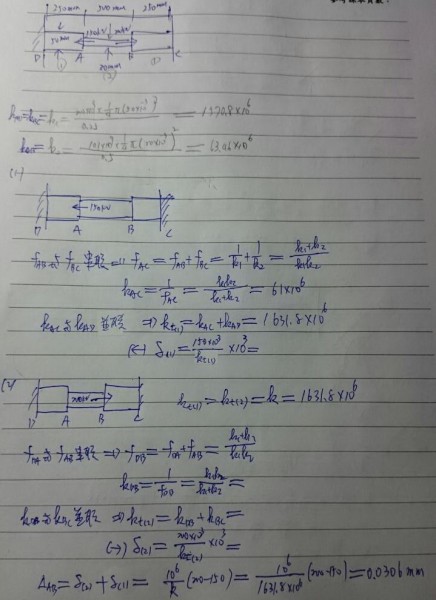

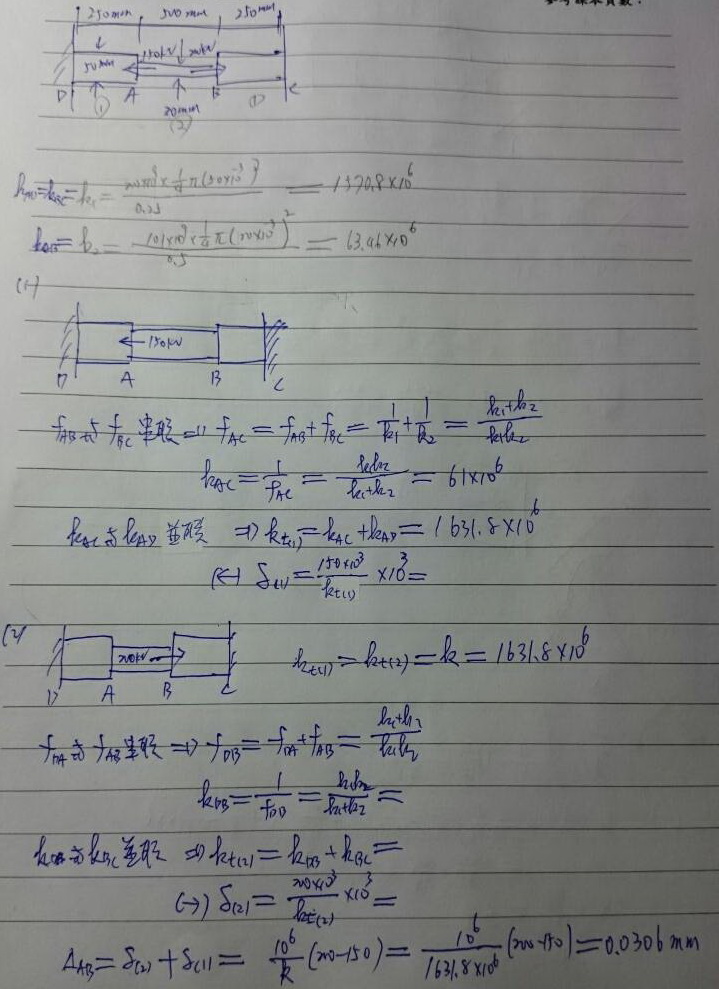

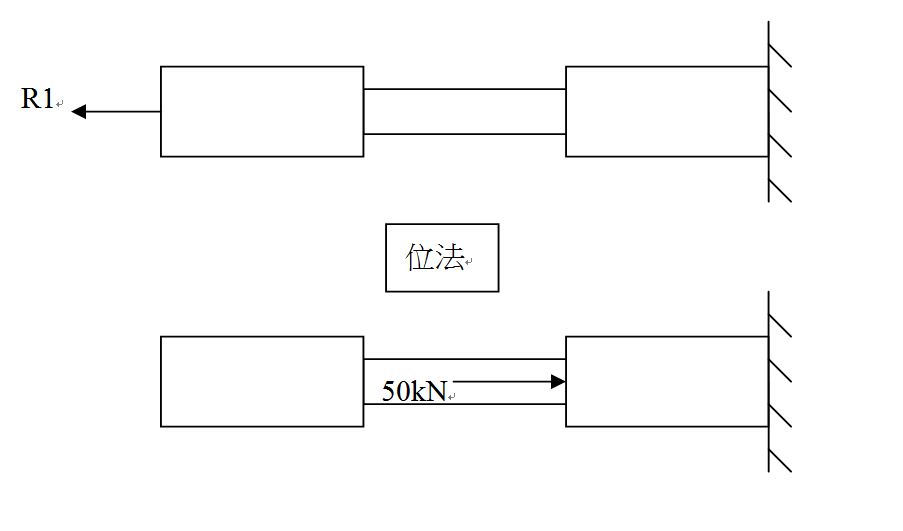

小弟的想法如下圖所示：

由 **tpn22712** » 2014 12月 04 (週四) 10:54 pm

minitaylor 寫:小弟的想法如下圖所示：

大哥

您也太幽默了

連位法都能把力當未知數

這樣不行

授課老師會哭的
