莫爾圓主應力角度轉向

[pandashot62]

加入土木人討論區粉絲團

▼ 參考資料

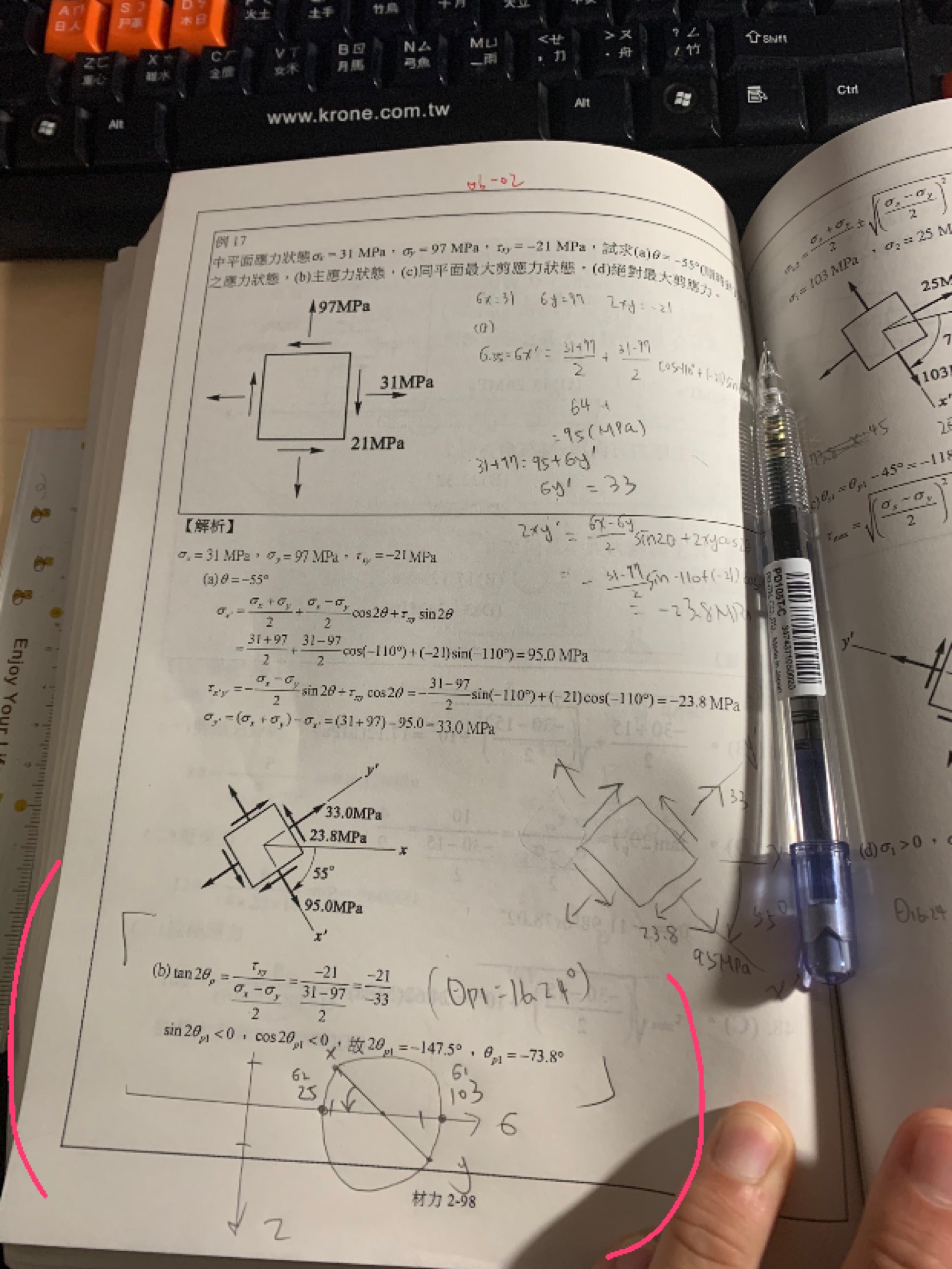

用tan算出來公式-21/-33 角度為 16.24度對應到的是最小主應力25(這個坐標系逆時針為正所以轉到25) 但是解答為甚麼寫-73.8度對應到最大主應力103(為甚麼要用180度去扣) 要怎麼知道公式算出來到底是怎麼轉對應到哪個? 有人可以畫圖詳解嗎?還有如果這樣子的話最大剪應力要以哪個角度為準

[cookie7253]

刪除

[pandashot62]

Ѳp為負的加90度
Ѳp為正的減90度
Ѳs為正的90度-Ѳs
Ѳs為負的90度+Ѳs

我看不太懂 主要是我算出來是16.24度(逆時針對的是25)，不知道為甚麼解答是直接轉到另外一個主應力103

[cookie7253]

刪除

[pandashot62]

Ѳp為負的加90度
Ѳp為正的減90度
Ѳs為正的90度-Ѳs
Ѳs為負的90度+Ѳs

哪時候Ѳp算出來要減掉或加?甚麼狀況算出來都不用動直接照著算出來的角度轉?
像課本寫COS2Ѳ<0 跟SIN2Ѳp<0所以要轉?為甚麼

[cookie7253]

刪除

[tpn22712]

這個只是Ѳp與Ѳs數值單純的運算而已。真正的轉角是平面應力圖的Ѳ角(逆時針轉為正的)。-55度，順時針轉動。請問你是看哪本書?觀念會被混淆。

你答非所問，我看完書還是秒被你混淆

[tpn22712]

用tan算出來公式-21/-33 角度為 16.24度對應到的是最小主應力25(這個坐標系逆時針為正所以轉到25) 但是解答為甚麼寫-73.8度對應到最大主應力103(為甚麼要用180度去扣) 要怎麼知道公式算出來到底是怎麼轉對應到哪個? 有人可以畫圖詳解嗎?還有如果這樣子的話最大剪應力要以哪個角度為準


不要再猜了，代回公式才知道哪個是最大或最小。你書本上的那個寫法姑且不論正確與否，還滿不直觀的......

[cookie7253]

刪除

[tpn22712]

不要再猜了，代回公式才知道哪個是最大或最小。你書本上的那個寫法姑且不論正確與否，還滿不直觀的......

如何代回原式，哪個公式?請賜教！

當然正向應力和剪應力公式啊，自己不會翻書啊？要我寫給你看啊？
是說我列給你你還是會代錯，因為你看的書系統應該跟多數人不一樣。
多讀書，別再上網了。
