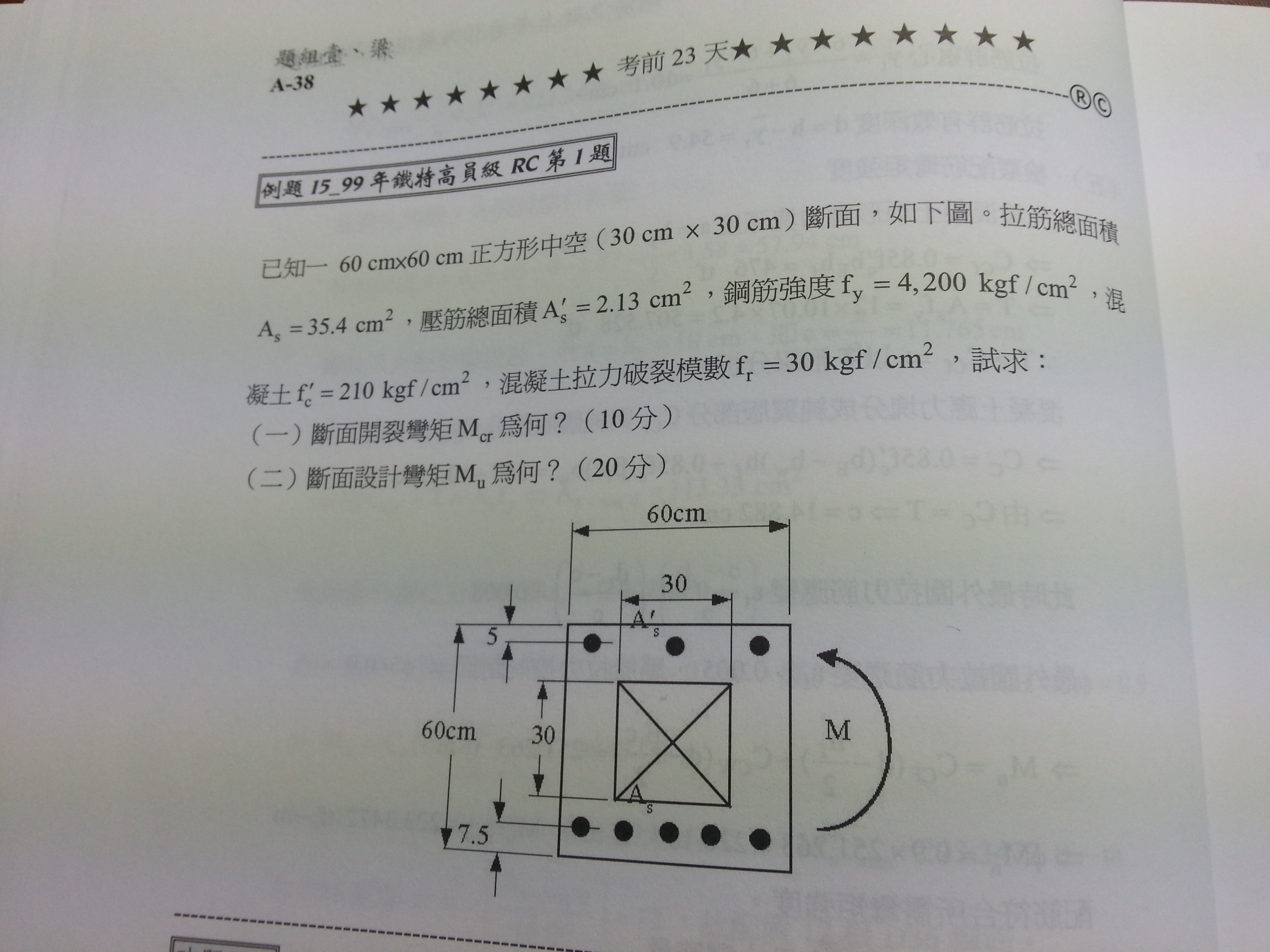

99年鐵路特考高員級RC第一題

[d770812kw]

加入土木人討論區粉絲團

▼ 參考資料

紫煌老師的書說這題是拉降壓不降
可是我自己照著實力蔡的書解一便卻是拉壓皆降
奇怪的是答案竟然也一樣
求前輩指教這題到底是壓筋降不降伏？
謝謝

[b516]

這題我當年應考的時候記得中性軸小於15公分..所以鐵定是拉降壓不降啦..沒錯

[chengyu.chen]

紫煌老師的數據fs'=4134kg/cm^2 小於 4200kg/cm^2，基本上壓力筋沒有降伏。

但是剛剛小弟把數據轉換成應變數值時，εs' = 0.002026 反而大於 0.002，顯示壓力筋降伏。

怪怪的，利用fs'分析結果與εs'分析結果卻不同？

可以請紫煌老師出來講解一下嗎？謝謝！

[d770812kw]

我也是算0.002025
舊規範好像是用0.00206為降伏判斷值
還是像這題鋼筋量這麼小所以其實降不降伏強度都不會差太多呢？

[紫煌]

我也是算0.002025
舊規範好像是用0.00206為降伏判斷值
還是像這題鋼筋量這麼小所以其實降不降伏強度都不會差太多呢？

老問題，問題出在閣下認為降伏應變是多少？
（以下都是在下的觀點）
------------------------------------------------------------------------------------------------------------------------------

不管新舊規範都的條文「規定」`E_s=2.04*10E6 (kgf/cm^2)`，而材料條件`f_y=4200 (kgf/cm^2)`是給定值，
兩者之比值都是0.00206，題目沒特別說明，建議仍以0.00206當作降伏應變（406-100第五章內容參照）

0.002是401-100的解說中承認可用來概算φ值，常用的`φ=0.483+83.3ε_y`是這樣來的
既然0.002是概算，當然會有誤差，在下是認為（先有`E_s`、再看`f_y`，最後才有`ε_y`）
但明明沒降伏硬要當作降伏似乎不好
尤其，`f_y`不等於`4200(kgf/cm^2)`時，你要如何概算？

也衍生出一個問題，拉力筋不降伏時的應力是`f_s=6120*(dt-x)/x`，406-100仍用此式
其中6120來自於`0.003*2.04*10^6=6120`

若你認為（先有`ε_y=0.002`，再看`f_y=4200` ，那`E_s`將變成`2.1*10^6 `）
那拉力筋不降伏時的應力就要改成`f_s=6300*(dt-x)/x`，似乎沒看過人家這樣算

若你認為（先有`ε_y=0.002`，再看`E_s=2.04*10^6` ，那`f_y`將變成4080 ，更不合理 ）
------------------------------------------------------------------------------------------
只是，若題目「強制規定」0.002作為降伏應變，當然依題目指示辦理

但是這不是推翻`E_s=2.04*10^6 (kgf/cm^2)`這個「規範條文」喔

而是當該層鋼筋應變達到0.002之後，計算時鋼筋應力自動「升級VIP」變成降伏應力的「優待」

就好像百貨公司規定消費10萬元，消費金額可以打9折，

但是公司都有潛規則，比如說買到9萬8的，櫃姐就依「潛規則」給優待了

潛規則仍是在世上順暢運行（這就是人生啊），但並沒有破壞原來10萬元打9折的明規則啊
--------------------------------------------------------------------------------------------
以上希望能解答你的疑惑

[d770812kw]

謝謝紫煌老師的解答！
