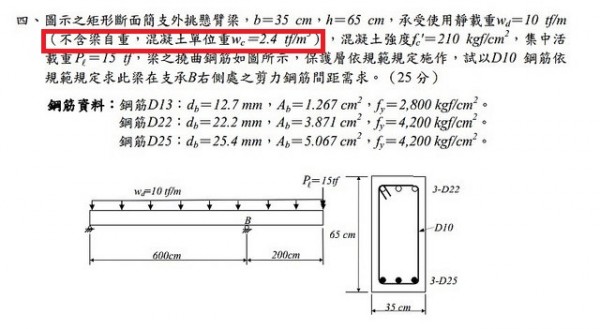

請問版上各位前輩，上題外伸梁B點右側剪力筋的臨界位置是否在右方58.75cm處呢？

麻煩不吝嗇指導，謝謝！

由 **ustm027** » 2014 8月 28 (週四) 3:05 pm

???沒人知道嗎？

由紫煌 » 2014 8月 28 (週四) 7:05 pm

樓上電子信箱私訊給我
我拍照寄給你
用打的太慢

由 **ustm027** » 2014 8月 28 (週四) 10:11 pm

大叔！後學不需要計算過程，只想瞭解臨界斷面的位置在哪裡？

一般的考題大部分都是簡支梁，但是問題出在外伸梁時，此時臨界斷面又在哪裡呢？

麻煩不吝嗇指導，謝謝！

由紫煌 » 2014 8月 28 (週四) 10:59 pm

挖勒我都算完了～～
一樣啦！在B點右方一個有效深的地方
其臨界剪力Vu=0.5wu(2-d)^2+PL
記得自重要併入靜載重

由 **ustm027** » 2014 8月 29 (週五) 9:16 am

紫煌寫:挖勒我都算完了～～
一樣啦！在B點右方一個有效深的地方
其臨界剪力Vu=0.5wu(2-d)^2+PL
記得自重要併入靜載重

這題好像不需要考慮自重耶？

謝啦！大叔！

由紫煌 » 2014 8月 29 (週五) 12:34 pm

一定要，看清楚題目所給DL「不含自重」
