請問: 原特102 鋼筋混擬土

[pkspeak1]

加入土木人討論區粉絲團

http://www.public.tw/prog/dannyer/exam_papers130130/Uploads/102%E5%8E%9F%E4%BD%8F%E6%B0%91%E5%9B%9B%E7%AD%89-%E7%B5%90%E6%A7%8B%E5%AD%B8%E6%A6%82%E8%A6%81%E8%88%87%E9%8B%BC%E7%AD%8B%E6%B7%B7%E5%87%9D%E5%9C%9F%E5%AD%B8%E6%A6%82%E8%A6%81.pdf

第二題

多了一 個 凹口 請問要如何下手...

[mylovejustyou]

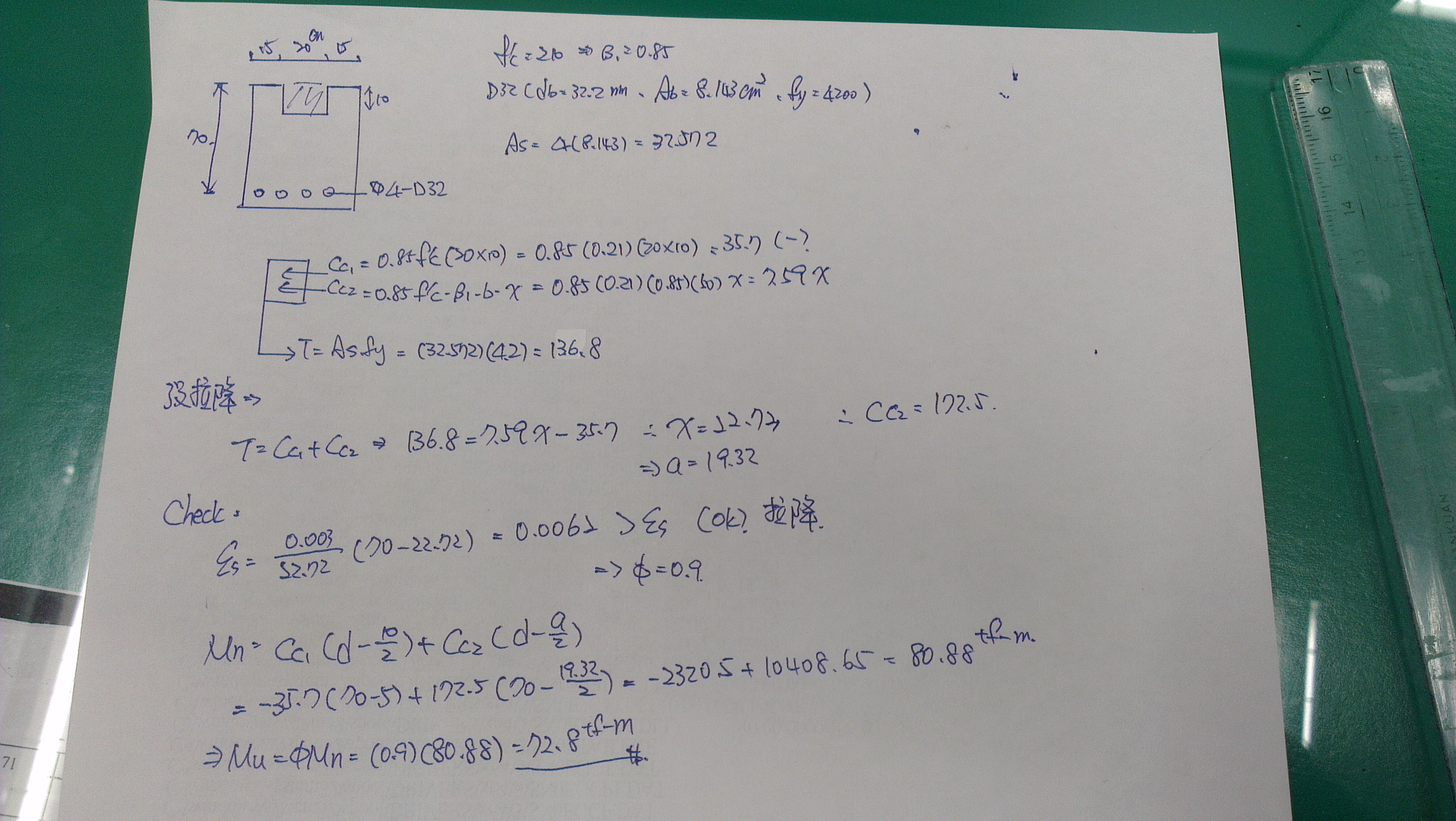

可以把它設成負值算。

有答案嗎？我怕我算的不對。

[minitaylor]

使用a10檢核
Cc10=0.85*210*10*30=53550 kg
Ts=8.143*4*4200=136802.4 kg
Cc10小於Ts，矩形應力塊在凹型結構之外

0.85*210*0.85*X*30+0.85*210*(0.85*X-10)*20=136802.4
4551.75X+3034.5X-35700=136802.4
X=22.74cm
ε=0.003*(70-22.74)/22.74=0.006大於0.005，ψ=0.9

Mn=0.85*210*0.85*22.74*30*(70-0.85*22.74/2)
+0.85*210*(0.85*22.74-10)*20*(70-0.85*22.74/2)=82.546 t-m
Mu=0.9*82.546=74.29 t-m
