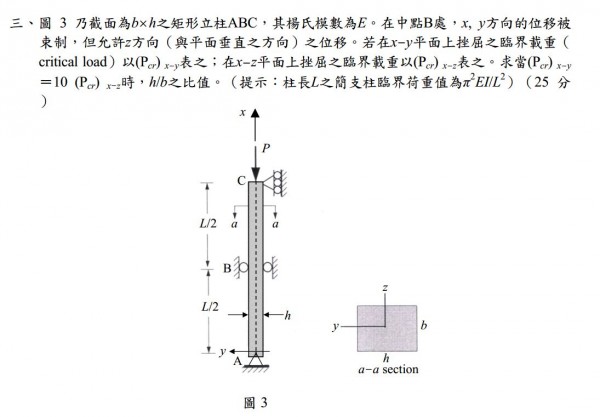

99年四等工程力學第三題的題目，

關於臨界載重的束制，在尤拉的判斷中，

小弟個人認為c點是否應該為【鉸支承】會比較妥當？
因為題目文字敘述，X-Y方向為束制狀態，X-Z方向位移。
但是若改成鉸支承，X-Z應該也沒有位移的可能性？
這樣會變成X-Y，尤拉判斷K=0.5，沒側向位移；
X-Z，尤拉判斷K=1.0，也沒側向位移？

但是題目上是滾支承？是否題目有問題呢？

麻煩版上前輩與老師們能不吝嗇指導，謝謝！

[opqpk]

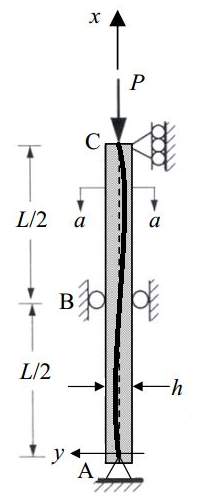

當柱(桿件)受力，會產生彎曲(外力)，彎曲必有外力，外力不一定會產生彎曲，附圖給你看!!(畫得不是很好，因該要上下彎曲弧度一樣，

[person]

問題在於c點是【鉸支承】還是【滾支承】呢？差別很大說

先探討x-y向挫屈來講：

鉸支承x、y方向有束制，承受壓力時，會變形但是不會位移；

相反的若是滾支承，y方向有束制，x方向沒束制，承受壓力時，會變形亦會位移。
