由 **kpolor1234** » 2014 10月 22 (週三) 4:35 pm

加入土木人討論區粉絲團

▼ 參考資料

如果是靜不定結構共軛梁法是不是不能使用
只能拆成靜定結構和赘力後才能使用

由紫煌 » 2014 10月 22 (週三) 4:38 pm

當然可以用啊！就像你說的，找出贅力當未知數。
結構學中推導固端彎矩，大多都用共軛梁法切入教學

由 **BGM** » 2014 10月 22 (週三) 8:23 pm

紫煌寫:當然可以用啊！就像你說的，找出贅力當未知數。
結構學中推導固端彎矩，大多都用共軛梁法切入教學

學力學那麼久了，竟然還真的不知道【贅力】到底是什麼東西？

柔度法裡，就是利用未知贅力去求解反力之方式，

不知道紫煌老師可否指點一下，謝謝！

由 **tpn22712** » 2014 10月 22 (週三) 8:44 pm

BGM 寫:
紫煌寫:當然可以用啊！就像你說的，找出贅力當未知數。
結構學中推導固端彎矩，大多都用共軛梁法切入教學

學力學那麼久了，竟然還真的不知道【贅力】到底是什麼東西？

柔度法裡，就是利用未知贅力去求解反力之方式，

不知道紫煌老師可否指點一下，謝謝！

柔度法是力法的一種，可用於求解靜定、靜不定結構，故贅力不見得會在你求解反力的過程中出現。
這位大大，是否需要請紫煌老師指點一下呢？刮別人鬍子之前......
(jolin)

由 **kpolor1234** » 2014 10月 22 (週三) 8:52 pm

我知道紫煌老師說的
不過我的疑問是在說
假如一個兩端是固定端的樑長度L中點受p力作用
可不可以用共軛梁法看成兩端自由端
樑間受2個PL/2EI的三角形力去算中點的位移呢?
如果不行是為什麼呢?

由 **BGM** » 2014 10月 22 (週三) 9:03 pm

這樣會變成沒支承的共軛梁???

R=P/2
V_max=P/2
M_max=(P/2)*(L/2)=P*L/4

δ_中點 = (PL/4)*(L/2)*(1/2)*(L/2)(1/3)=PL^3/96..............V=0

由紫煌 » 2014 10月 22 (週三) 10:21 pm

兩端固定端中點受集中力P，中點彎矩不是PL/8嗎？

由 **BGM** » 2014 10月 22 (週三) 10:47 pm

對喔！依照傾角撓度法的基本公式解述，兩端還有兩個負彎矩PL/8。
這樣就變得不好拆解........還要拆兩端的垂直反力，才有辦法知道剪力彎矩圖。
靜不定梁的拆解方式，這樣要轉換成共軛梁就不太容易了！

由紫煌 » 2014 10月 22 (週三) 10:56 pm

kpolor1234 寫:我知道紫煌老師說的
不過我的疑問是在說
假如一個兩端是固定端的樑長度L中點受p力作用
可不可以用共軛梁法看成兩端自由端
樑間受2個PL/2EI的三角形力去算中點的位移呢?
如果不行是為什麼呢?

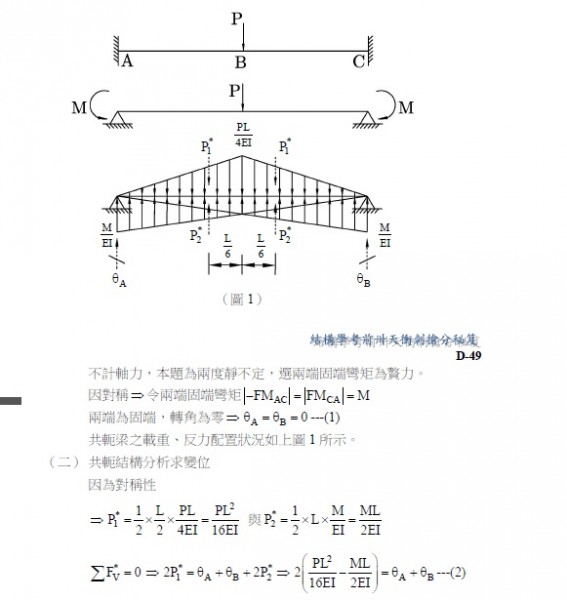

94年原特三等考過同樣一題，詳解如下圖（對稱結構）
結構學考前30天讀者請看D-48～49頁 (推眼鏡)

解聯立，兩端負彎矩M=PL/8
