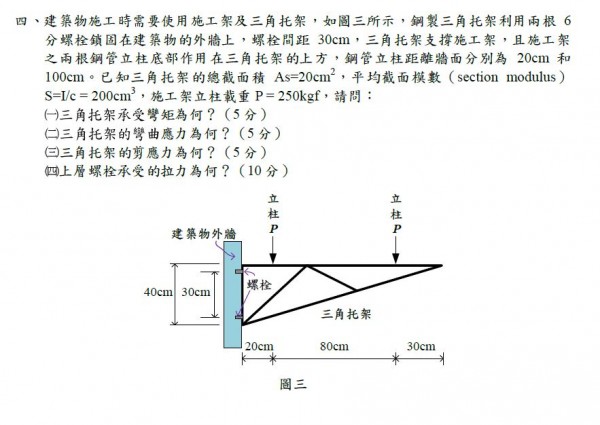

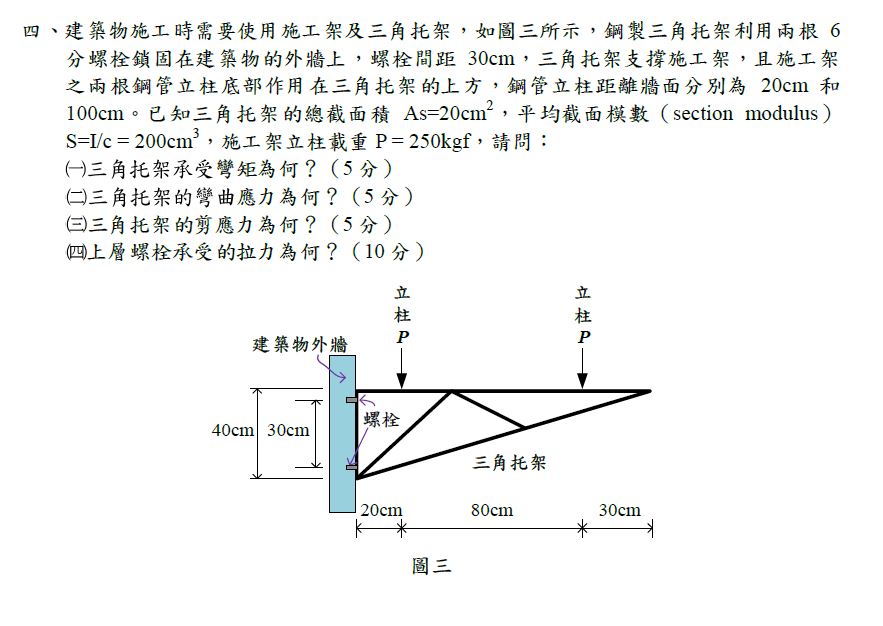

103年普考工力第4題的第3,4小題要如何算??跪求答案

[小白狗]

加入土木人討論區粉絲團

▼ 參考資料

[BGM]

(1) M = 250*20+250*100 = 30000kg-cm

(2) σ = 30000/200 = 150kg/cm^2

(3)
純剪τ = 250*2/(2*20) = 12.5kg/cm^2
撓剪τ = 4*(250*2)/3*(2*20) = 16.67kg/cm^2

(4)
T*35 = 30000
T = 857.143kg

[小白狗]

(1) M = 250*20+250*100 = 30000kg-cm

(2) σ = 30000/200 = 150kg/cm^2

(3)
純剪τ = 250*2/(2*20) = 12.5kg/cm^2
撓剪τ = 3*(250*2)/2*(2*20) = 18.75kg/cm^2

(4)
T*35 = 30000
T = 857.143kg

大大謝謝你的解答
看完你的解答有些不解
第3小題撓剪的部分是用3v/2a解題,可是題目未說明斷面是矩形
第4小題T*35=30000,為什麼不是T*30=30000呢?

[BGM]

大大謝謝你的解答
看完你的解答有些不解
第3小題撓剪的部分是用3v/2a解題,可是題目未說明斷面是矩形
第4小題T*35=30000,為什麼不是T*30=30000呢?

(1)螺栓圓形的，撓剪應該修正為4V/3A

(2)據我所瞭解，(最底端)應該力矩轉點的受力處，所以使用35cm。

[opqpk]

這題因該是!!材料力學中的梁內應力。可以看一下書，就知道了
