畫V-Diagram和M-Diagram的問題

[xeriof82243]

加入土木人討論區粉絲團

贊助商廣告

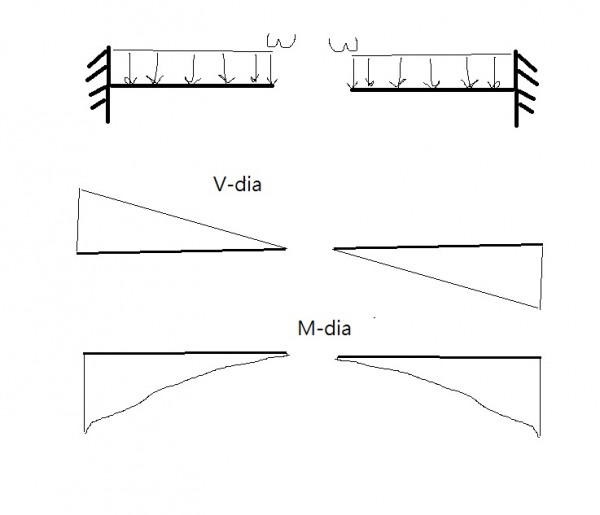

今天把結構做左右鏡面反射
請問為什麼只有M圖也是左右鏡面反射，為什麼V圖卻一個是正，另一個是負呢??
小弟都是以左邊開始畫

[reapheal]

右側的剪力圖有誤。
以力平衡分析FY向之力，當均佈荷重向下時，固定端必有與相互平衡向上之力。
只要您取右圖作力平衡分析即知。

[aaqq]

右側的剪力圖有誤。
以力平衡分析FY向之力，當均佈荷重向下時，固定端必有與相互平衡向上之力。
只要您取右圖作力平衡分析即知。

原PO問的是剪力正負號，不是固定端反力方向耶。

剪力以時針方向決定正負，原PO的畫法是以順時為正
左側剪力為順時針-正，右側剪力為逆時針-負

彎矩圖以壓力側或拉力側決定正負，原PO的畫法是以梁上受壓為正
左右梁皆為梁下受壓，皆為負。
