請問有無前輩詳解104年基特三等結構學?

[allen999]

加入土木人討論區粉絲團

贊助商廣告

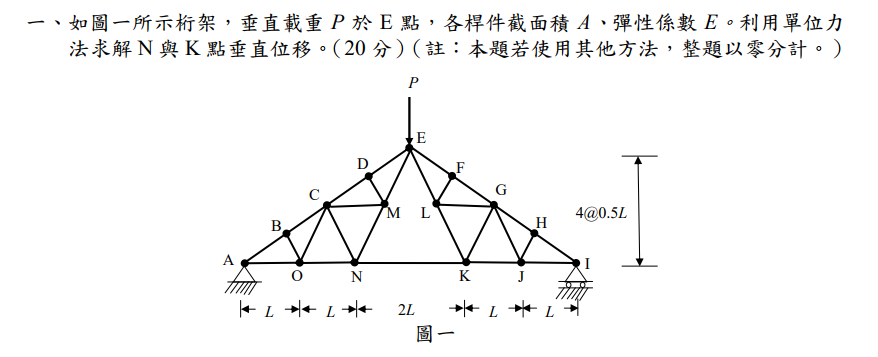

本題看起來好像蠻容易但找不到三角比例
另外為何內桿都是0桿...有人願意指點一下嗎?

[laimaddux31]

這結構是左右對稱 ，
取左半邊來看 ，
BO、DM為零桿 而被拿掉，
接下來 ，
CO、CM為零桿而被拿掉，
再接下來 ，
CN為零桿被拿掉以後 ，
NE為零桿，
再來 就是，
與以上桿件相對應的右半邊桿件也是零桿 ，
所以 ，
綜合上述 ，內桿都是零桿

[allen999]

我有寄信給您了 你有收到信嗎?

[Phbomber]

如果你連零桿的判斷都不會 要嗎去補習 要嗎自己去買一本 許宏的靜力學必做50題從頭開始看

[Janshunter]

這結構是左右對稱 ，
取左半邊來看 ，
BO、DM為零桿 而被拿掉，
接下來 ，
CO、CM為零桿而被拿掉，
再接下來 ，
CN為零桿被拿掉以後 ，
NE為零桿，
再來 就是，
與以上桿件相對應的右半邊桿件也是零桿 ，
所以 ，
綜合上述 ，內桿都是零桿

推L大的解法完全正確
