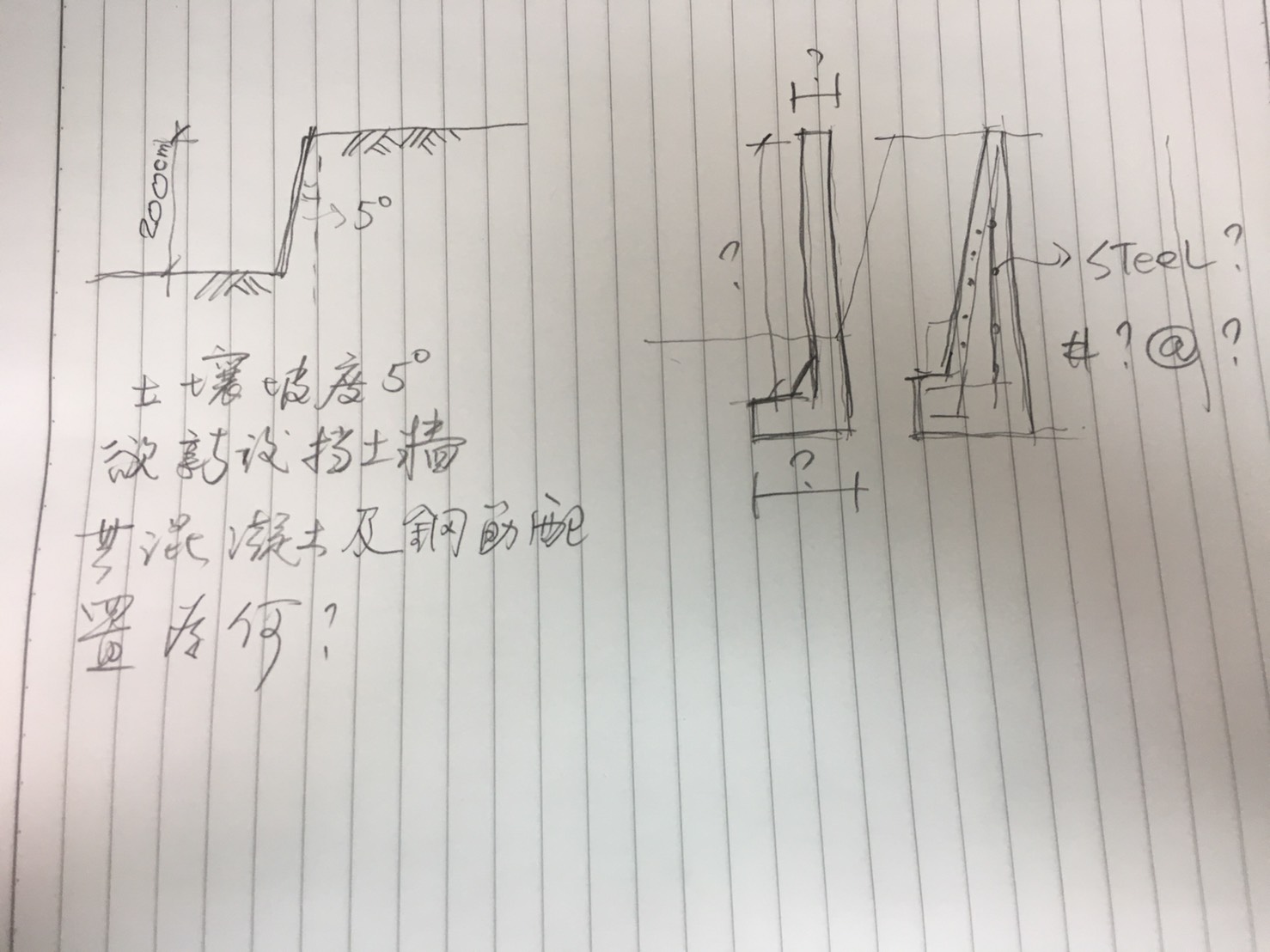

下圖為一擋土牆
想請各位問該如何進行擋土牆設計及鋼筋配置
現在的時間是 2025 6月 17 (週二) 11:03 pm
請教擋土牆設計問題
3 篇文章
• 第 1 頁 (共 1 頁)
Re: 請教擋土牆設計問題
由 NBA » 2018 6月 10 (週日) 3:09 pm
整地、挖除多餘的土方，
單向版筋概念，主筋與溫度鋼筋。(保護層夠，即可做雙排鋼筋網)
底版作彎鈎錨錠
一定距離作伸縮縫
頂頭大於30cm
底版外伸長0.1~0.17擋土牆高度h
底版厚度0.1h
單向版筋概念，主筋與溫度鋼筋。(保護層夠，即可做雙排鋼筋網)
底版作彎鈎錨錠
一定距離作伸縮縫
頂頭大於30cm
底版外伸長0.1~0.17擋土牆高度h
底版厚度0.1h
- NBA
- 土木人三星會員
- 文章: 342
- 註冊時間: 2016 5月 27 (週五) 4:13 pm
Re: 請教擋土牆設計問題
由 iorinick » 2018 6月 11 (週一) 2:40 pm
考慮載重：
土壓、水壓、超載、地震力(動態土水壓)
底版長度依穩定性(滑動、傾覆等)、承載力需求設計，計算可參考"基礎構造設計規範"
牆體、底版厚度、配筋依受上述載重組合設計，計算可參考"混凝土結構設計規範"
土壓、水壓、超載、地震力(動態土水壓)
底版長度依穩定性(滑動、傾覆等)、承載力需求設計，計算可參考"基礎構造設計規範"
牆體、底版厚度、配筋依受上述載重組合設計，計算可參考"混凝土結構設計規範"
- iorinick
- 新註冊會員
- 文章: 4
- 註冊時間: 2008 2月 15 (週五) 7:29 pm
