大家好~可以請問一下

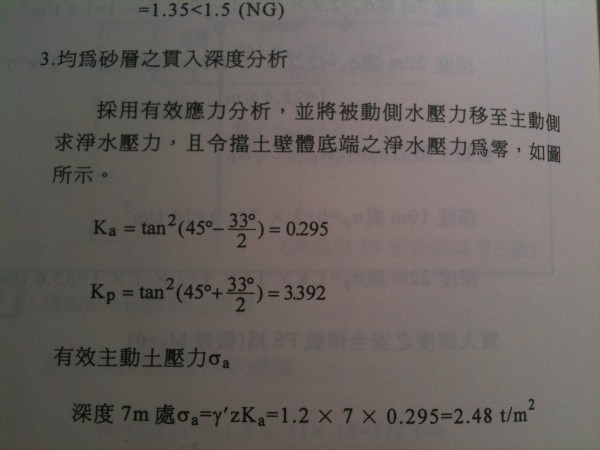

施國欽老師為什麼可以直接另擋土壁體底端淨水壓力為零
就算有部分被被動測有壓力抵消掉底端淨水壓力也不該是零阿
可以請幫忙解答嘛
謝謝

由 **IPC** » 2014 7月 24 (週四) 12:47 pm

對擋土壁而言,因主動側土方開挖後,主/被動側某深度之水壓力是不會相同的,但在擋土壁底端兩側水壓已相通,
故其兩側水壓是相等,即淨水壓為零.

由 **iamaligu** » 2014 7月 24 (週四) 10:48 pm

非常謝謝您~我了解了
可以在請問一下嗎，
您這樣的想法是來自於哪一本書?
還是施國欽的書中有提到阿 (GOODJOB)

由 **tn002681** » 2014 7月 25 (週五) 2:36 pm

不好意思，功力不夠，提出小小的看法！

小弟的看法是，被動土壓的計算，應該是滑動面的受力狀態，

因為弧狀形，所以假設三角形下去計算比較方便。

弧狀形滑動面與垂直面的受力，變成三角形與垂直面的受力。

擋土牆底端，為三角形的收尾處為零淨水壓。(單指被動土壓的狀態)

由 **haijung** » 2014 8月 07 (週四) 11:46 pm

底部兩邊的水壓相同，所以為零

由 **charly78418** » 2014 11月 14 (週五) 5:43 pm

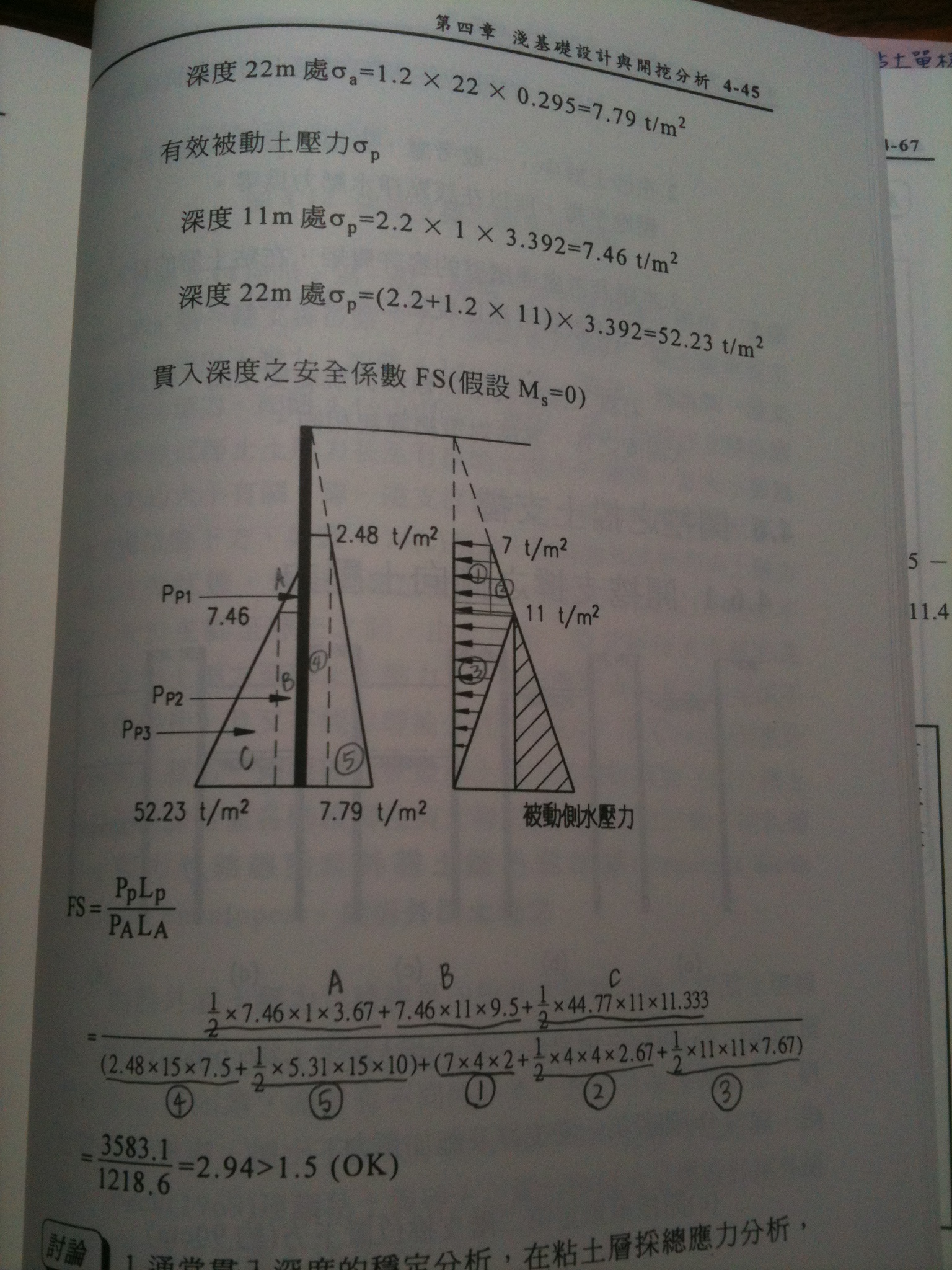

右側靜水壓減左側靜水壓減滲流水壓就會變施老畫的這圖

由 **bauwo** » 2014 11月 15 (週六) 7:52 am

總水壓=靜水壓+滲流水壓，
兩邊水位不同高，
會有滲流水壓，
所以一加一減的情況下，
兩邊總水壓會相等，
故淨總水壓等於零
