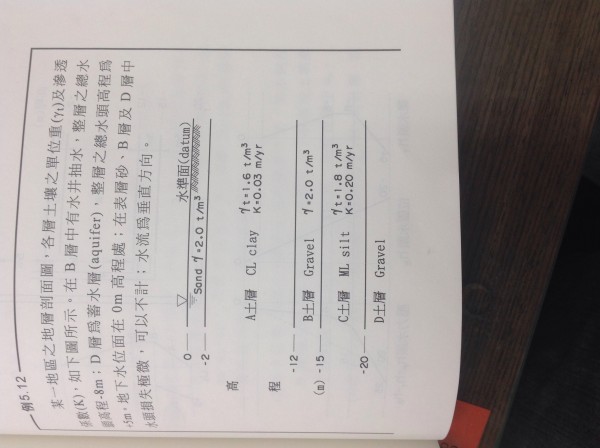

這是土力的滲流題 小弟對裡面幾個地方有疑問
Q1:A土層的滲流水壓是怎麼畫出來的？c土層的部份怎會有兩個？
Q2:水頭如何畫出來？
Q3:請問是總水頭先畫再求出滲流圖嗎

感謝^_^

[IPC]

依個人經驗,先看透水層(如砂層,礫石層等)的頂部水頭(水壓),再者,一般透水層之水壓為靜態分佈,故若知頂部水壓,則底部水壓即可得知.各透水層水壓計算如下:
高程 水壓(t/m^2)
0m 0.0 ==>地下水位面,故砂層頂部水壓=0.0t/m^2
-2m 2.0 ==>靜態分佈,故砂層底部水壓=2-0=2.0t/m^2
-12m 4.0 ==>依題意,整層之總水頭在高程-8m,故B層頂部水壓=12-8=4.0t/m^2
-15m 7.0 ==>靜態分佈,故B層底部水壓=4.0+(15-12)=7.0t/m^2
-20m 25.0 ==>依題意,整層之總水頭在高程+5m,故D層頂部水壓=20+5=25.0t/m^2

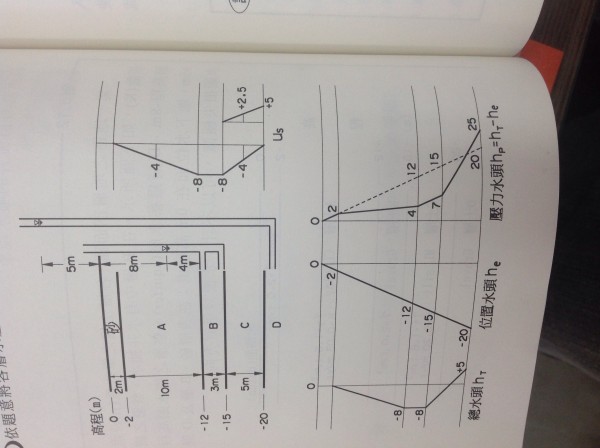

依上述各高程及其對應之水壓,即可繪製成水壓分佈圖.
