請問土讓受載重短期長期總應力與深度的關係圖不同嗎?

[edwin8233]

加入土木人討論區粉絲團

贊助商廣告

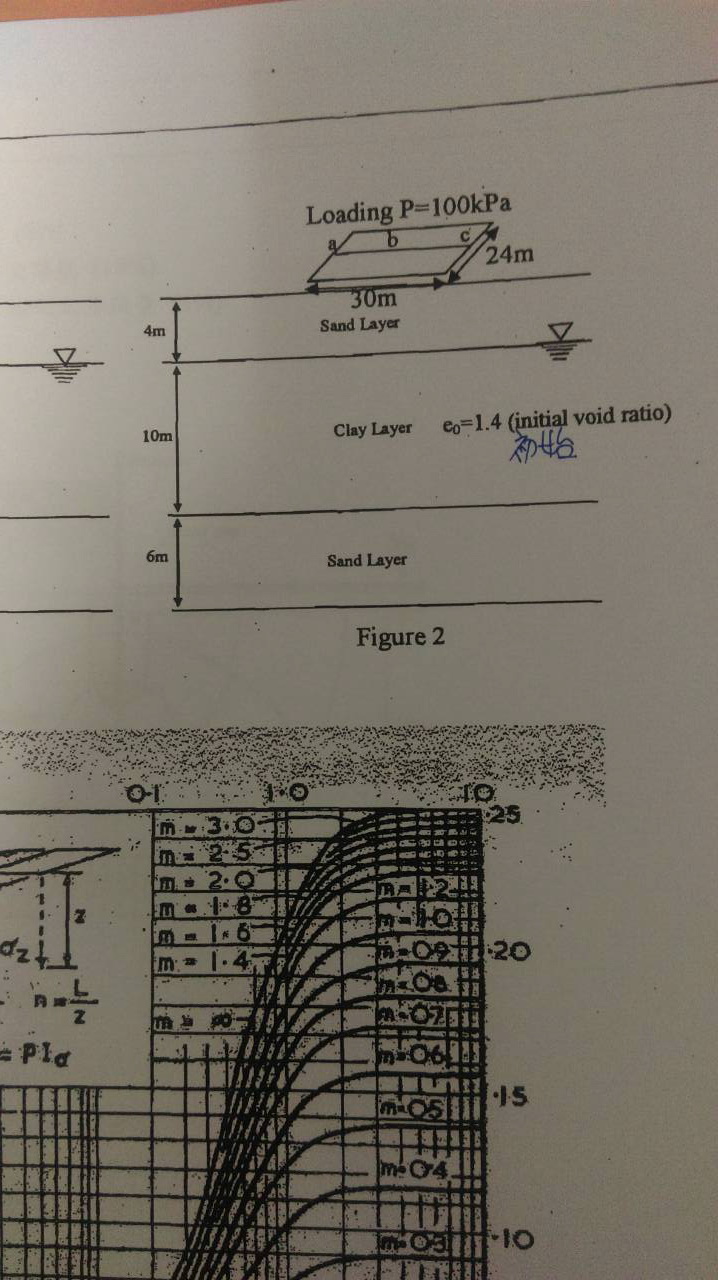

請問各位大大一下 土壤上面有一個均部載重，要畫其短期與長期總應力、孔隙水壓、有效應力與深度的關係圖，1.那該怎麼畫，是說短期會有超額孔隙水壓要算在總應力裡面，有效應力不變嗎?
2.如果沒有加載我知道怎麼畫，但如果加載了地表面上的總應力會不等於0嗎? 下面的要用2:1法算?

[study11]

總應力、水壓、有效應力圖要分開畫，初期與後期的差別在於(有效應力數值)的不同而已。

[edwin8233]

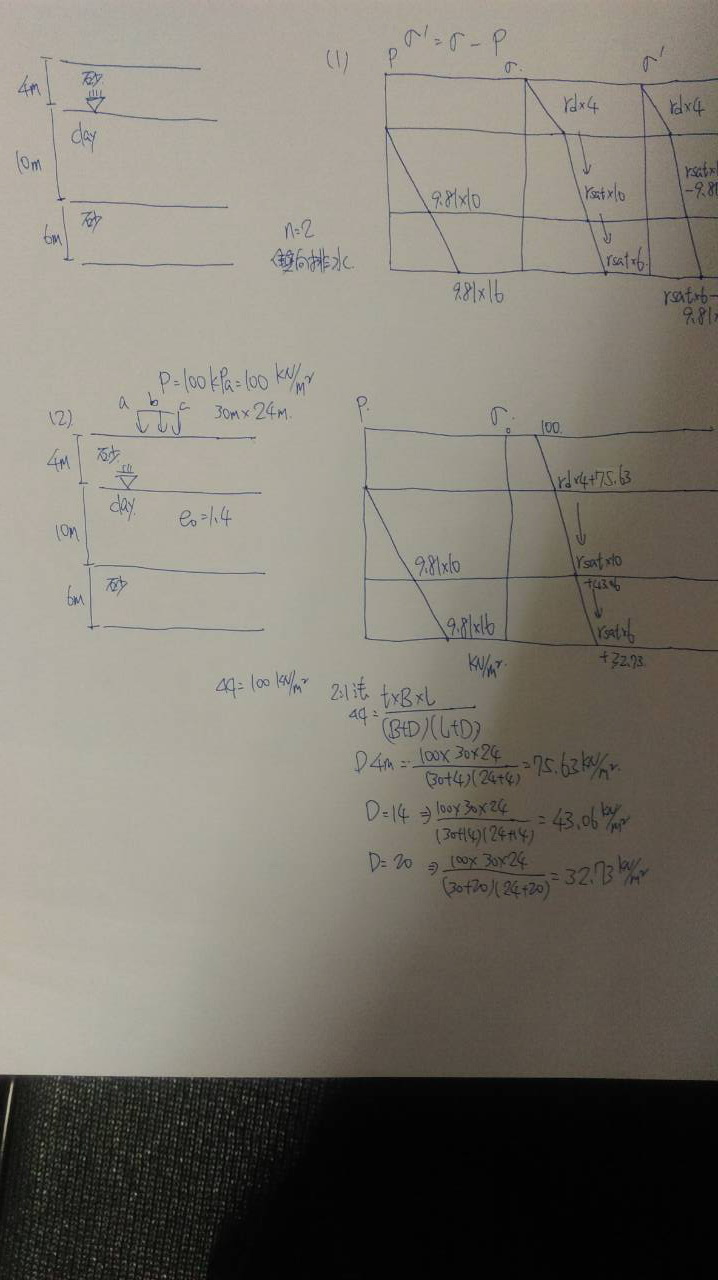

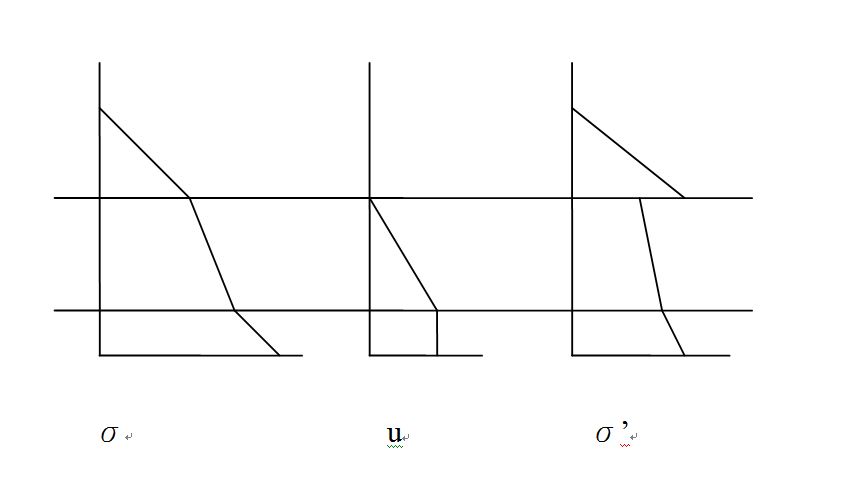

我想請問 上面是沒載重的圖

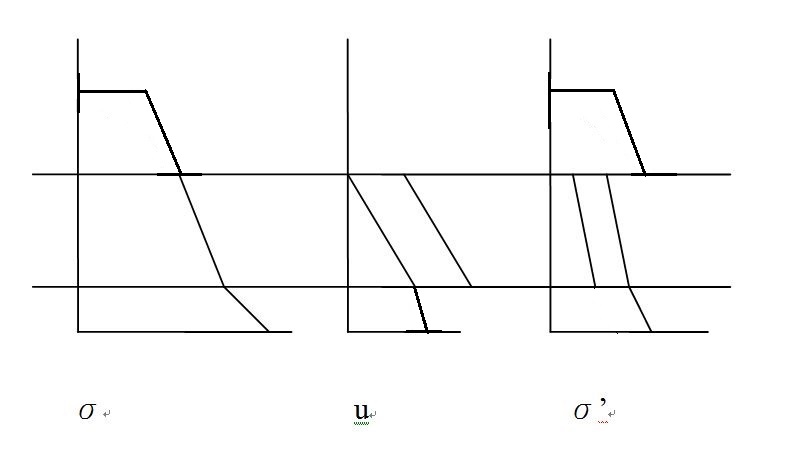

下面是有載重，只看總應力的話，是不是上面沒載重的總應力都+100就好了?
還是要每個點都用2:1應力分布的值呢

[study11]

參考看看！

[matrixntust]

你畫的圖有點怪，那本DAS大地工程原理有寫得很詳細 ，總應力、孔隙水壓力、有效應力，再去翻一下

[thirteen1225]

這題是有限面積加載，
我會用2:1下去算，
然後又有黏土層，加載時會有超額孔隙水壓
所以要分初期，長期，
要畫好幾張圖喲！

Ps建議你的圖，總應力那裡數值不要這樣表示，標的是錯誤的，不知道你是簡略標一下還是關念是那樣，習慣了就很危險唷

[edwin8233]

我了解ㄌ謝謝各位大大的解惑，圖上沒有標好我會改進我自己在看的時候好幾次也看錯。

[edwin8233]

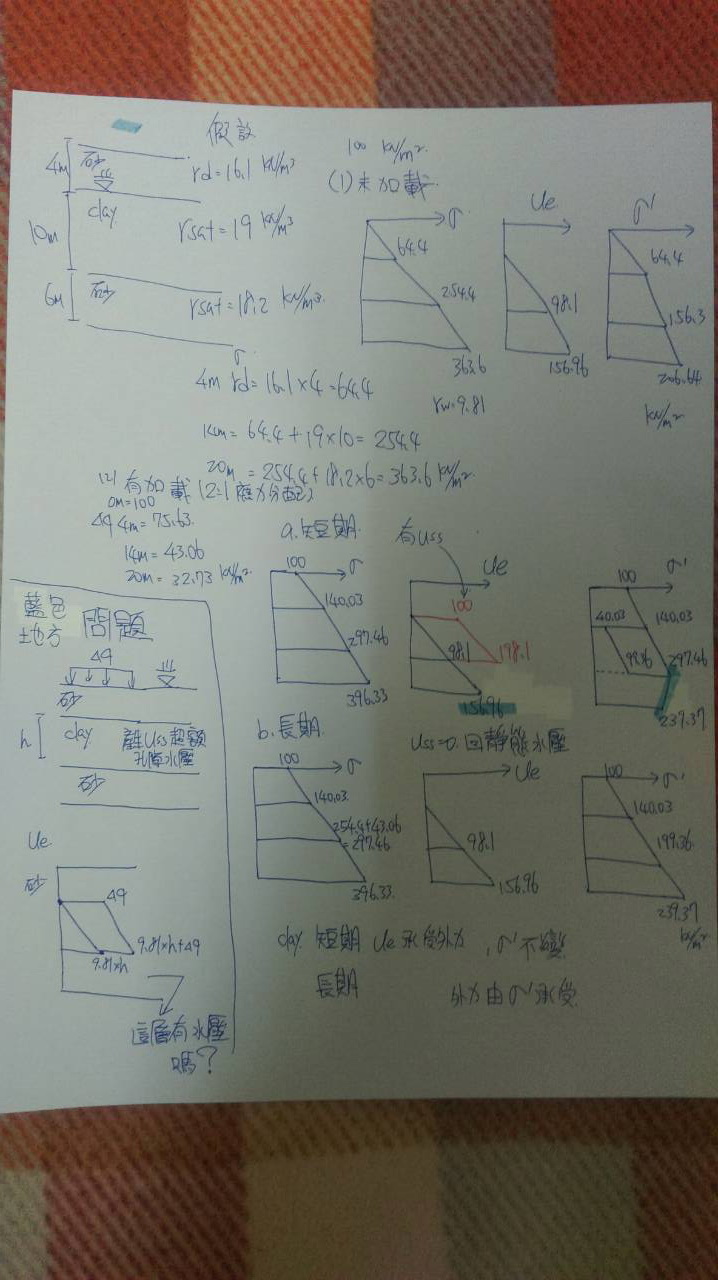

我發現我的問題了 如果我用數字來算的話
請問1.藍色螢光筆的地方是0嗎? 還是我上面寫的156.96，因為156會造成有效應力往回跑。
2.書上寫在短期時加載由孔隙水壓承受，有效應力不變
長期時加載由有效應力承受，為什麼我的圖上沒有改變?

[study11]

我發現我的問題了 如果我用數字來算的話
請問1.藍色螢光筆的地方是0嗎? 還是我上面寫的156.96，因為156會造成有效應力往回跑。
2.書上寫在短期時加載由孔隙水壓承受，有效應力不變
長期時加載由有效應力承受，為什麼我的圖上沒有改變?

(1) 砂有水壓，但是沒有超額孔隙水壓。

(2) 水壓 = 靜水壓+超額孔隙水壓+滲流水壓
基本上土壤的滲流水壓很小，一般忽略不計。

(3) 初期加載要計算超額孔隙水壓，後期因為超額孔隙水壓滲流而出，只要計算靜水壓的壓力即可。
超額孔隙水壓 = 載重/面積

[edwin8233]

(1) 砂有水壓，但是沒有超額孔隙水壓。

請問一下這樣的話如果
水位在地表面上往下一層第一層砂-黏土-砂
水位 +載重
---------------------------------
H1 砂 初期：水受載重排開，此層水壓=0嗎 ??
--------------------------------
H2 黏土 有水壓+超額水壓=9.81XH2+載重(如例題100kN/m^2)
-------------------------------
H3 砂 初期：因為上層有黏土，所以這層一樣有靜水壓=9.81XH3
-------------------------------
岩層
這樣觀念對嗎?
