請問總水頭該如何計算？

[study11]

加入土木人討論區粉絲團

▼ 參考資料

ht為總水頭
he為位置水頭
hp為壓力水頭

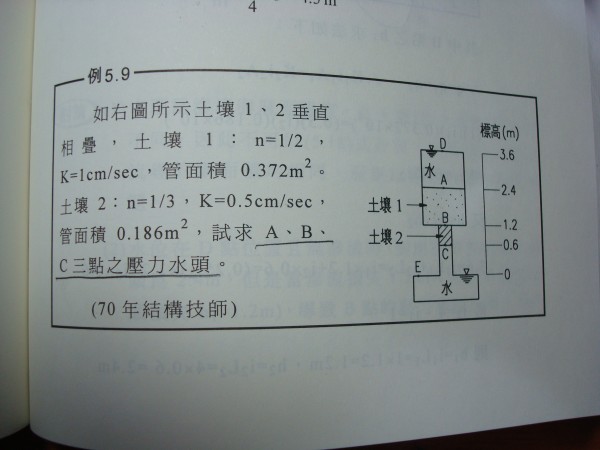

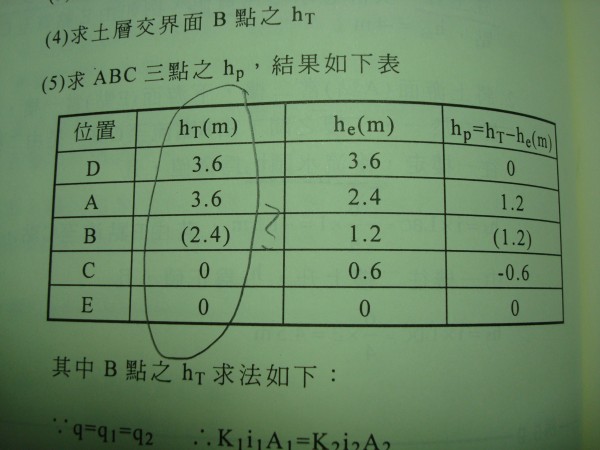

請問版上前輩們，以下圖示總水頭數值怎麼出來的？

麻煩不吝嗇指導，謝謝！

[opender]

隨便畫一條線當基準線，把非土壤中間處各點的總水頭算出來(D、A、C、E)，然後依水頭損失找出B的總水頭，用總水頭扣位置水頭，就可得壓力水頭，以上 ~~~ (本題基準線是選在E點) ~~

[study11]

隨便畫一條線當基準線，把非土壤中間處各點的總水頭算出來(D、A、C、E)，然後依水頭損失找出B的總水頭，用總水頭扣位置水頭，就可得壓力水頭，以上 ~~~ (本題基準線是選在E點) ~~

問題總水頭的數值該如何計算呢？

[opender]

he : 距基準線的位置高差
hp : 水壓高
ht = hp + he，以上 ~~~

[bauwo]

算總水頭要把握幾個要點：
1、自由水面無hp，ht=he。如D、E點
2、土水交界面ht=自由水面ht。所以ht(A)=ht(D)、ht(C)=ht(E)
3、B點就如O大所說，用水頭損失來算

[thirteen1225]

位置水頭應該沒有問題

滲流是a->b->c

D->a, c->e 是不會流動的所以總水頭相等
得到a.c.總水頭
在用垂直滲流公式算出各的層面的水頭損失，
然後用反推b點總水頭，

這樣可以懂嗎？

[opender]

如果是要考年底技師，這種題目不會的話，問題很大，真正考試還有更變態的，快去找實力的施國欽或九華的高大拜師吧 ~~

[考生]

這題有粉多算法…也可以直接算3點的水壓力在除以水單位重即為壓力水頭

[study11]

請問為什麼滲流量Q1=Q2 ??? 如何判別的？

而且題目給的孔隙率又有何作用？

[opender]

快去找九華或實力啦，你的土力可能需要加持 ~~~~
