請問大大，流線網如何計算安全係數?

[edwin8233]

加入土木人討論區粉絲團

▼ 參考資料

請問各位大大 流線網的計算問題

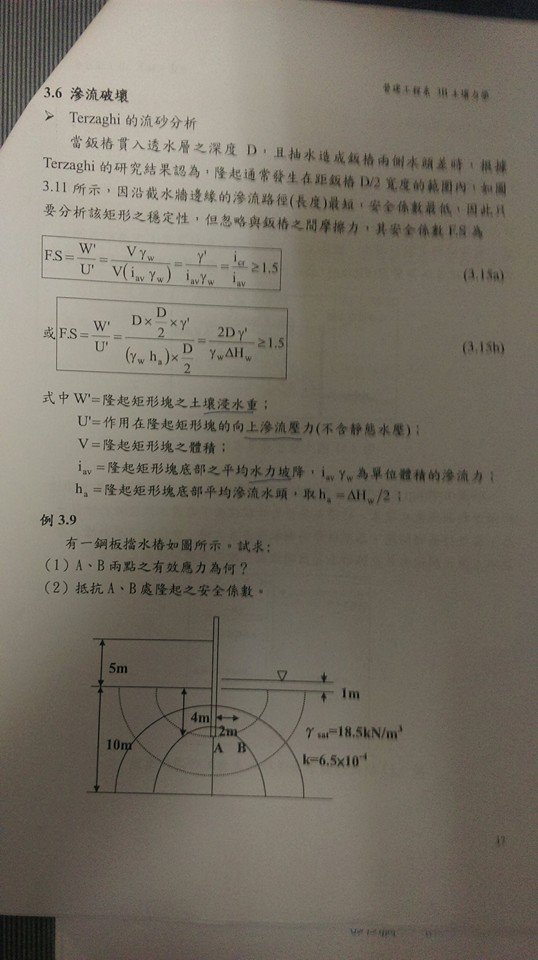

如照片下面的例題3.9該如何計算?
雖然上面有公式可是還是看不太懂..

[opender]

這題是用3.15b的公式算，先用流線網算出A、B的滲流水頭，Ha=2，Hb=1.33，再用P=H*rw算出A、B點的向上滲流水壓，Pa=Ha*rw=2*9.8=19.6，Pb=13.034，AB長度為D/2=2，所以平均向上滲流力F=(1/2)(Pa+Pb)*(D/2)=(1/2)*(19.6+13.034)*2=32.63，再計算向下有效土重W'=rsat'*D*(D/2)=(18.5-9.8)*4*2=69.6，F.S=W'/F=69.6/32.63=2.133>1.5，ok，請慢用~~~~
