由 **53181234** » 2016 12月 30 (週五) 3:37 pm

加入土木人討論區粉絲團

▼ 參考資料

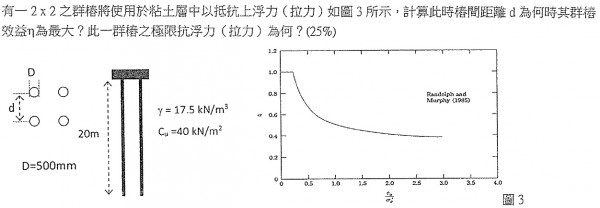

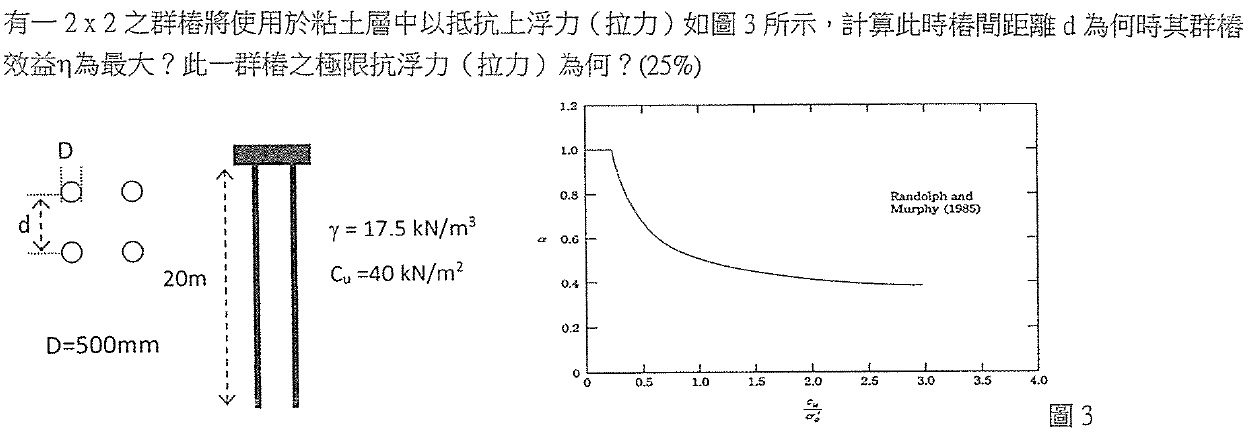

題目為台大104考古題第四題如下:

翻閱施老師的大地工程學(二)
只有提到CU-α的關係圖
請問如何從圖求出α值?

由 **NBA** » 2016 12月 30 (週五) 4:53 pm

不排水剪力強度 / 20m有效覆土壓力，對表找 a 值。

由 **53181234** » 2016 12月 30 (週五) 5:00 pm

NBA 寫:不排水剪力強度 / 20m有效覆土壓力，對表找 a 值。

所以a值不用隨著深度改變全部都用20m帶入就好

是這個意思嗎??

由 **NBA** » 2016 12月 30 (週五) 5:11 pm

基樁承載力 = 點承力 + 摩擦力

只有摩擦力會用到a值，如果我計算的話，我會直接用20m下去算摩擦力。

由 **53181234** » 2016 12月 30 (週五) 5:32 pm

這題求的是抗浮力=摩擦力
照圖表來看應該是要用a法求摩擦力
所以a應該要隨深度改變吧?
我主要是不知道怎麼從圖求出a值
求助各位前輩了 (不要啊)

由 **NBA** » 2016 12月 30 (週五) 5:39 pm

Qu = Qp + Qs

Qs = a(σ'v)As 或者 a(Cu)As

一般來講我會用σ'v下去計算

由 **53181234** » 2016 12月 30 (週五) 5:50 pm

a法解摩擦力
fs不是=aCu嗎??

由 **NBA** » 2016 12月 30 (週五) 6:01 pm

抱歉！頭暈暈的，寫反了！已修正！

由 **NBA** » 2016 12月 30 (週五) 6:18 pm

53181234 寫:
NBA 寫:不排水剪力強度 / 20m有效覆土壓力，對表找 a 值。

所以a值不用隨著深度改變全部都用20m帶入就好

是這個意思嗎??

每5m做驗算，20、15、10、5，據瞭解應該會有很平均的數值，

直接拿20m計算比較方便。

群樁極限拉拔力，那就單樁摩擦力在乘上4。

附註一點：樁的摩擦力σ'v，都是取土層的一半下去計算的。

由 **53181234** » 2016 12月 30 (週五) 6:27 pm

OK 了解了謝謝你!
