【文字解答】103年地特三等RC參考解答

[紫煌]

加入土木人討論區粉絲團

贊助商廣告

103年地特三參考解答，煩請不吝指教
本卷共同特點是f'c=315， β1=0.825
第一題
Asr=27.87 cm^2
第二題
φMn=134.9 tf-m
第三題
四分點控制
PL=16.97 tf
第四題
壓力控制斷面
很多種算法
我令(Pu/φ)=Pn，推出Mn>(Mu/φ)
故斷面安全

[d33988665]

第二題不是"不符合獨立T型梁"規定嗎?

[a10122840]

恩 第二提不能用tbeam算吧 hf要大於bw/2 不過我用矩行梁算 竟然算不出答案來@@

然後惠特尼係數全都代錯@@ 話說想請教一下第一題怎麼解 有三個未知數 as1 as2 x

小第只有兩格方程式不知道怎麼解@@

[紫煌]

第2題給定「有效翼寬」了，
所以我不當作獨立T梁解
若是獨立T梁，通常會畫圖的或敘明的

[ligonkuamai]

第二題:題目沒有特別強調"單獨T型梁"，直接告訴你有效翼緣寬 be=90 cm，以T型梁進行分析。
檢核有效深度是否大於hf→是。
假設c>hf，分部計算(be-bw)的彎矩貢獻、bw的彎矩貢獻(把As放在重心處進行計算)。
檢核c>hf，假設正確。
計算dt處的鋼筋應變，決定φ值。

[a10122840]

悲劇@@ 沒想到書念不夠熟亂用 下場就是被自己害慘...

[minitaylor]

第一題：
Wd=1.2*(3*3)=10.8t-m
PL=1.6*6=9.6
Mu=45t-m

4500000/0.9=As*4200*[50-(As*4200/0.85*315*30)/2]
As=自己算

[takisa]

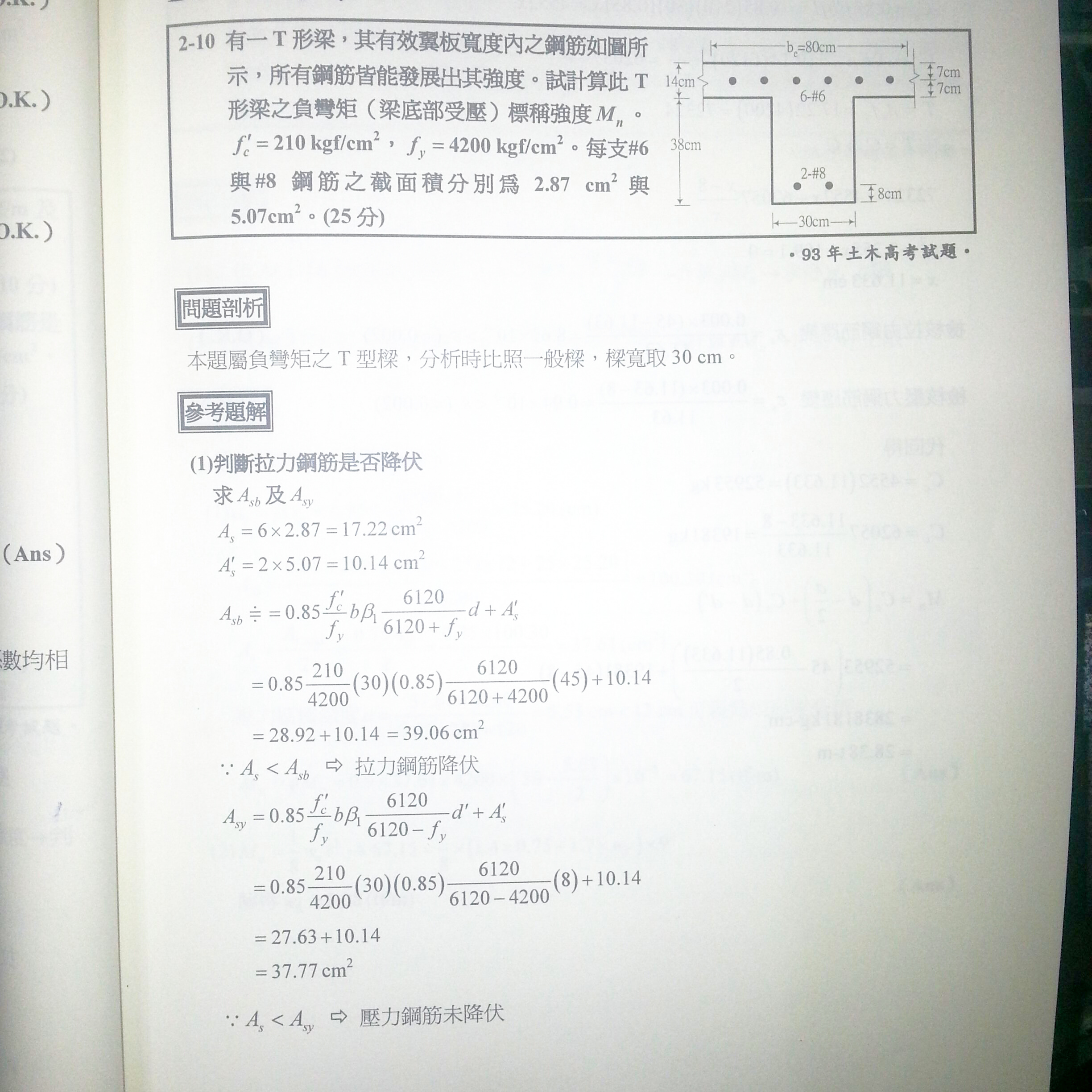

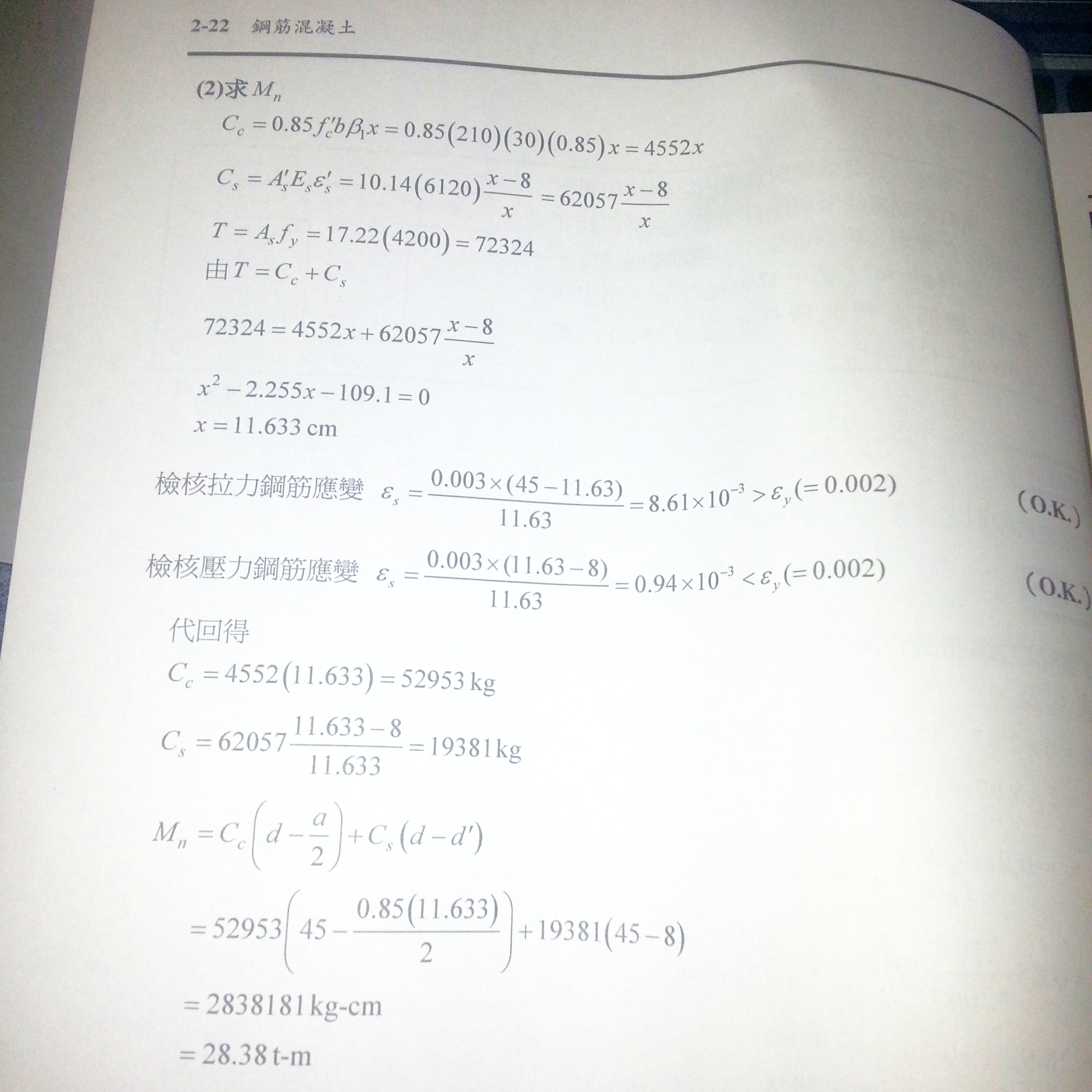

93年土木高考也是標示有效寬Be=80cm
但是如果翻實力的參考解答
也是取矩形梁分析

另外想請問如果很悲劇的第二題明明說雙排計算
但是我沒事給他檢核最小間距
想當然一排一定放不下八根鋼筋
然後我就不知道哪根筋不對
直接忽略題目的雙排 放成2.3.3三排設計
計算出來最終Mu跟題目雙排是差不多的
但是x 跟折減係數一定會有所差異
這會被扣很重的分數吧!!

[紫煌]

這.....您看錯啦
93年那一題是「負彎矩」啊～～
T梁受負彎矩，本來就是「小矩形梁」分析啊
與獨立T形梁的觀念是無關的

[takisa]

是啊~~那真慘
不過改了題目的雙排用三排計算
下場會不會很慘
