請教102年土木技師結構設計第四題

[mayerhof0920]

加入土木人討論區粉絲團

▼ 參考資料

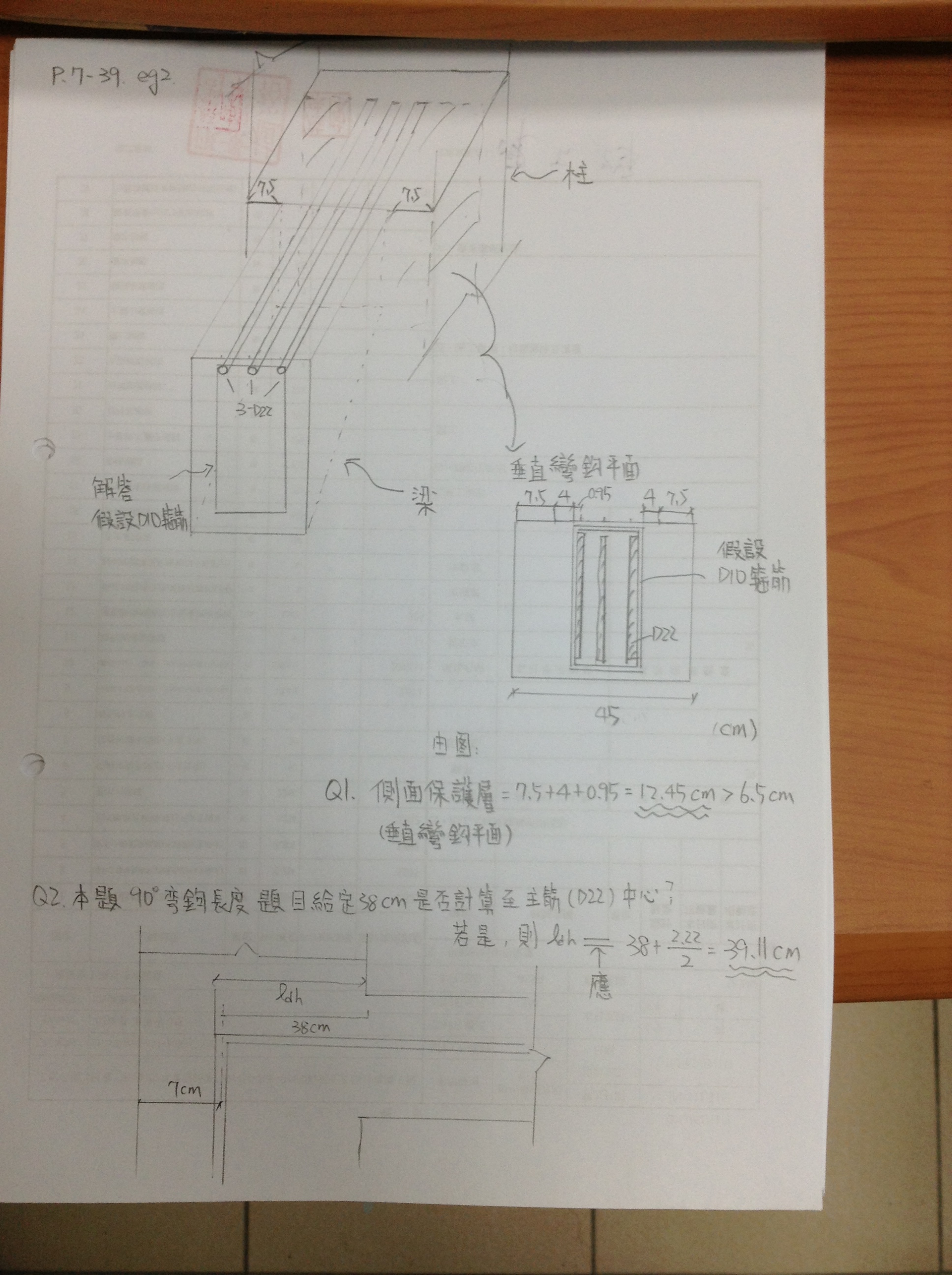

老師您好，學生在練習本題彎鉤錨定長度有些疑惑，因為市面上的書籍對本題之保護層厚度因子0.7是否採用解法不一，學生附上我的問題與想法，還望老師解惑！

[紫煌]

老師您好，學生在練習本題彎鉤錨定長度有些疑惑，因為市面上的書籍對本題之保護層厚度因子0.7是否採用解法不一，學生附上我的問題與想法，還望老師解惑！

謹回覆如下

1.當然要考慮0.7，請思考拉力彎勾在哪裡？拉力彎勾從哪裡起算？在柱裡？還是在梁裡？
拉力彎勾的設置目的？應力在哪裡傳遞？
如此一來，就迎刃而解了

2.彎勾的有效長度，是算到哪裡？圓弧段不算彎勾的一部份
所以你的問題，也不是問題了！

這一題確實冷門，但是在工程實務上蠻重要的，ˇ搞清楚在工地才不會鬧笑話

祝你金榜題名

[keiom22]

紫煌老師:

側面保護層要大於等於6.5cm 才可修正0.7
7-2.2/2=5.89 <6.5
7.5-2.2/2=6.39 <6.5
保護層厚度不足無法使用0.7修正因子

有錯請指正，謝謝

[紫煌]

保護層，當然有夠啊！
這一題是「彎勾」的伸展長度，彎勾在「柱裡」...
當然是用柱斷面算保護層...
不要被「梁斷面」的「保護層」給騙了
不是算「拉力筋」伸展長度...

「D36或較小鋼筋，其側面保護層 (垂直彎鉤平面 ) > 6.5cm，且若90°彎鉤直線延長段之保護層 >5 cm。」

特此澄清！

[紫煌]

保護層，當然有夠啊！
這一題是「彎勾」的伸展長度，彎勾在「柱裡」...
當然是用柱斷面算保護層...
不要被「梁斷面」的「保護層」給騙了
不是算「拉力筋」伸展長度...

「D36或較小鋼筋，其側面保護層 (垂直彎鉤平面 ) > 6.5cm，且若90°彎鉤直線延長段之保護層 >5 cm。」

特此澄清！

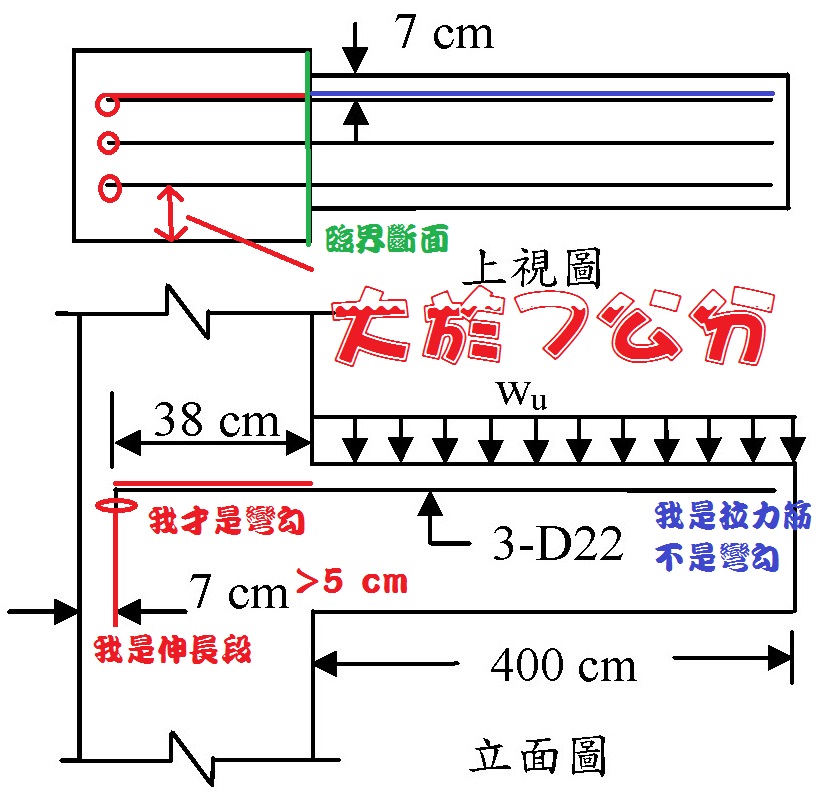

看圖吧

[keiom22]

紫煌老師:

立面圖的7cm 箭頭若指鋼筋中心
7-2.22/2=5.89< 6.5 , 保護層不足

若箭頭指鋼筋外緣,保護層足夠

( 考卷上的箭頭看不大出來 )

[opender]

考場實戰時，能夠解到這個地步就夠了，設計的科目不必太在意小細節 ~~~~

[pig999as]

真的~老師改考卷有的看你的觀念，我當時這題也第一次算，結果實際切斷點不知道怎算~只在考卷上寫理論切斷點+?CM=實際切斷點 整題只扣2分

[study11]

怪怪的！懸臂梁，鋼筋應該是拉力筋，為什麼題目給的提示是壓力筋的公式與折減因數？

一般偷懶型施工法，錨錠過柱中心即可，或者離柱邊4cm左右的距離即可。

你的檢核方式也怪怪的，為什麼用38+2.22/2 ??? 利用已知的數據直接下去計算？這應該不是檢核了吧！

[紫煌]

紫煌老師:

立面圖的7cm 箭頭若指鋼筋中心
7-2.22/2=5.89< 6.5 , 保護層不足

若箭頭指鋼筋外緣,保護層足夠

( 考卷上的箭頭看不大出來 )

看規範
且若90°彎鉤直線延長段之保護層 >5 cm
你說的乃延長段
非彎鈎的本體
