Re: 請問諧和變位桁架題
由 紫煌 » 2015 1月 07 (週三) 11:36 am

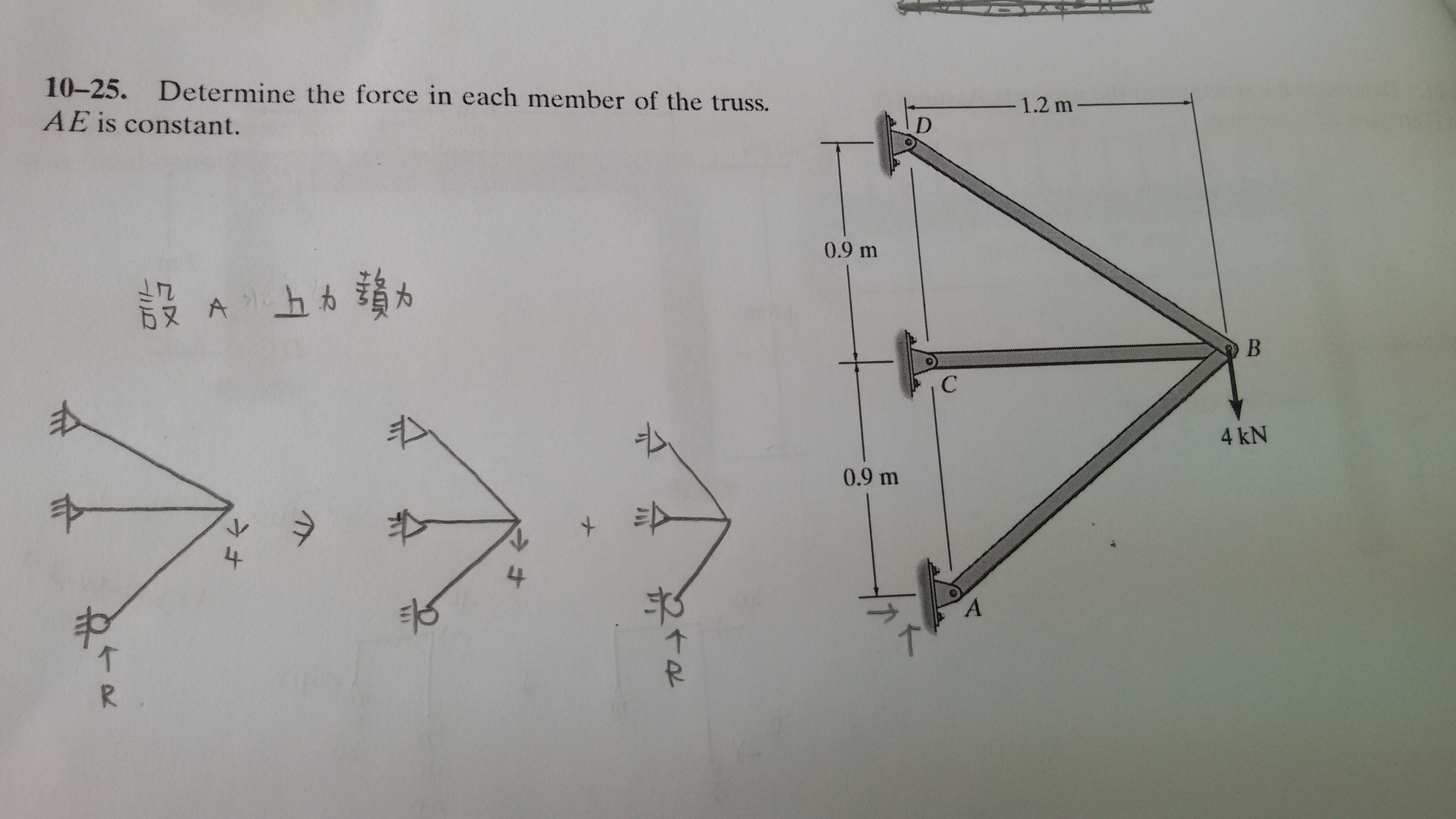

emily6567365673 寫:老師 請問這題如何用諧和求各桿力
它贅力似乎設一個不夠
怎會不夠？
桁架是二力桿，支承xy向反力會因為桿力而相依
不然你取中間那根桿力當作贅力，更快
-
紫煌 - 偉大的解惑者
- 文章: 1844
- 註冊時間: 2007 4月 20 (週五) 10:43 am
- 來自: 雨都、新北
Re: 請問諧和變位桁架題
由 Richmode » 2015 1月 07 (週三) 3:08 pm
emily6567365673 寫:老師 請問這題如何用諧和求各桿力
它贅力似乎設一個不夠
1.
這題只有一個贅力，原因如紫煌大大所言，因為桿件皆為二力桿
每個鉸支承處雖然各有兩個支承反力，但實際上只有一個
水平反力跟垂直反力會有比例關係，其比例關係恰為該處連接的二力桿斜率
2.
如果考慮結構的反對稱性，會發現BC水平桿根本就不受力
這時候可以由結點法直接解出桿件內力(這算是取巧的解法)
- Richmode
- 偉大的解惑者
- 文章: 158
- 註冊時間: 2008 11月 04 (週二) 7:54 pm
