老師麻煩了 我有一個深深的疑惑

[Gordon001]

加入土木人討論區粉絲團

老師您好
我想問的是
兩張圖片

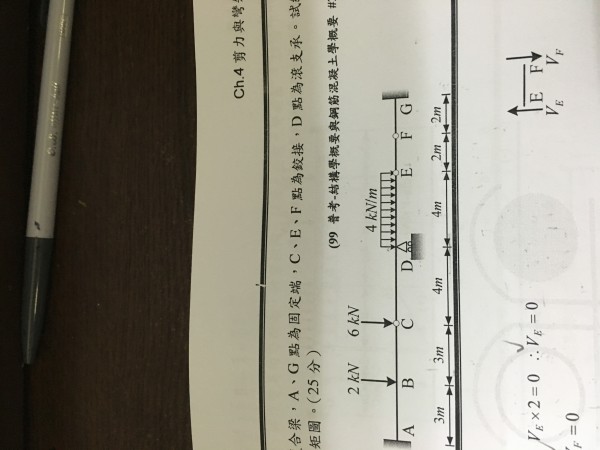

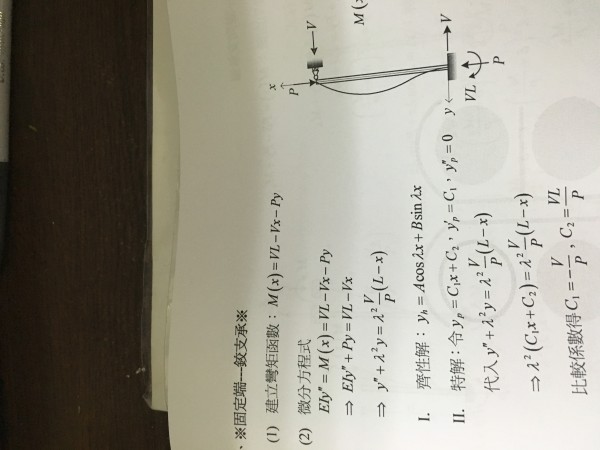

分別是CH4 D點滾支承和CH9鉸支承
它們的圖不是都是三角型下面兩圈圈嗎？為什麼有時候叫滾支承有時候卻是鉸支承呢？

[NBA]

【梁】確定是滾支承

【柱】要看你的題目限制條件而定，(有側向位移)者視為滾支承，(無側向位移)者視為鉸支承。

束制條件不同，所以要判斷一下，但是大部分這種圖形都是滾支承居多。

[rick750419]

怎麼覺得柱那邊寫錯了
（我說照片中）

[Richmode]

老師您好
我想問的是
兩張圖片

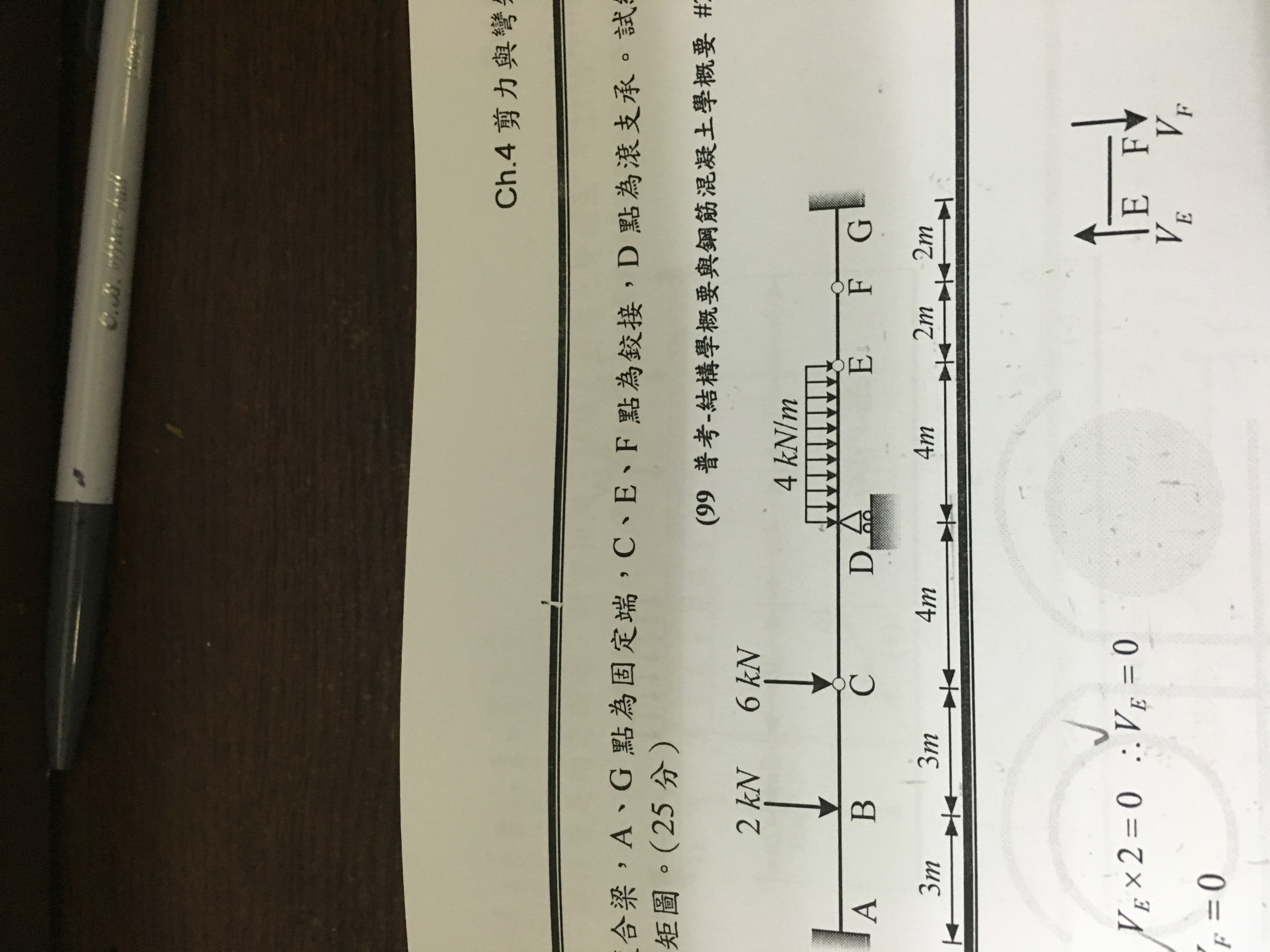

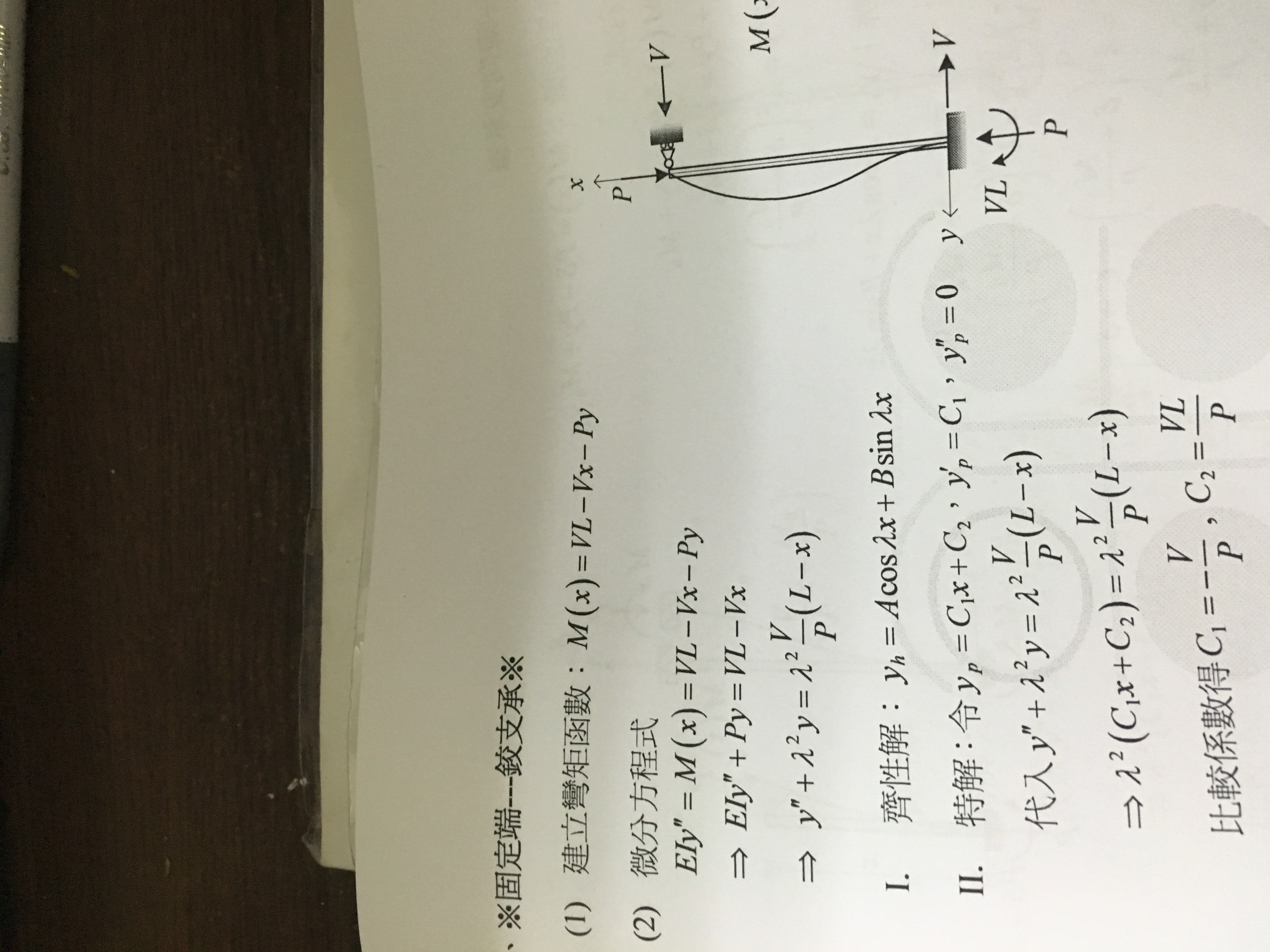

分別是CH4 D點滾支承和CH9鉸支承
它們的圖不是都是三角型下面兩圈圈嗎？為什麼有時候叫滾支承有時候卻是鉸支承呢？

1.
"鉸接"，指的是不提供旋轉向束制的接合方式

常見如"鉸支承(hinge)、滾支承(roller)、內連接(pin)，都可以叫做鉸接

2.
在挫曲柱的推導中，

當柱的一端不可側移、不可旋轉，而另一端不可側移、可旋轉時

此種柱為"一端固定、一端鉸接柱"，會以固定端與滾支承的圖示，去示意它
(但不能以固定端與鉸支承的圖示去示意他)

3
第二張圖中的"鉸"支承，你可以將它改名為"鉸接"支承，這樣應該更容易理解
(我想下一版我也會將它 更名為"鉸接"支承"，避免同學產生疑慮)

當然，你想把該標題改成：固定端--滾支承，也是可以

[Gordon001]

謝謝老師和同學的解惑~
